Ventilatori agitatori alta temperatura

Ventilatori agitatori alta temperatura

Per aumentare il coefficiente di scambio termico, un elemento fondamentale nel riscaldo in un forno o più genericamente in un ambiente, si utilizzano i ventilatori agitatori alta temperatura.

Questi ventilatori sono in grado di mettere in movimento l’aria, aumentando quindi di molto il coefficiente di convezione e uniformando la temperatura.

A seconda della geometria dei pezzi da scaldare, la Rimor S.r.l. è in grado di scegliere la strategia corretta per mettere in movimento l’aria fornendo la girante con il profilo e le dimensioni più opportune. A disposizione si hanno i ventilatori agitatori elicoidale o i ventilatori agitatori centrifughi.

I ventilatori agitatori sono costruiti con tecnologia direttamente accoppiata (con albero lungo del motore), sistemi di dissipazione -ad aria o ad acqua– e compartimentazione in atmosfera controllata (azoto).

La Rimor S.r.l. è in grado di costruire gli agitatori per alta temperatura anche con tecnologia a trasmissione.

Ampia è anche la scelta di soluzioni per il montaggio sui forni con tamponi coibentati, dimensionati in base alla temperatura del forno.

La Rimor S.r.l. dispone inoltre di un ufficio tecnico che con studi specifici di simulazione grazie al sistema certificato Dassault Systemès Solidworks può offrire su richiesta simulazioni fluidodinamiche dell’agitatore nelle condizioni operative.

Caratteristiche

Modelli Standard

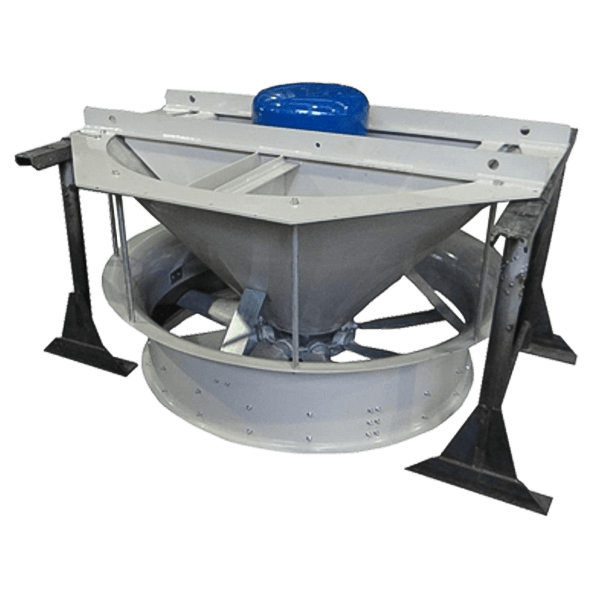

Ventilatori Agitatori Alta Temperatura HSF 200

Quadri – 200/100

Ventilatori Agitatori Alta Temperatura

I ventilatori agitatori alta temperatura serie HSF 200 (Helicoidal Square Fan) della Rimor S.r.l. sono una soluzione collaudata plug-in completa di tampone per un montaggio sicuro e senza ponti termici.

La simulazione fluidodinamica della Rimor S.r.l. permette di definire le geometrie del cono di ingresso o di uscita al fine di garantire la massima efficienza del sistema di ventilazione.

Le pale in alluminio con profilo alare, di pressofusione, sono ad alta efficienza e permettono di realizzare un sistema di ventilazione sia in agitazione libera in volta che canalizzato.

Il tampone quadrato rende agevole la predisposizione a bordo del forno e il particolare brevetto Rimor S.r.l. permette di utilizzare motori standard UNEL MEC in efficienza 3 anche delle primarie case costruttrici.

Allegati

RICHIEDI INFORMAZIONI

Modelli Custom

TIPOLOGIA GIRANTE

Ventilatori Agitatori Alta Temperatura Centrifughi Pala Rovesciata

Ventilatori Agitatori Alta Temperatura Centrifughi Pala Rovescia

Ventilatori Agitatori Alta Temperatura

Le giranti centrifughe dei ventilatori agitatori centrifughi possono essere a pale avanti, a pale rovesce o a pala aperta.

La girante a pala rovescia è una girante in grado di portare un’elevata quantità d’aria con una media pressione.

La costruzione a pale rovesce la rende molto robusta e duratura in grado cosi di poter essere adattata alle diverse temperature e alle diverse prestazioni.

Le caratteristiche principali delle giranti a pala rovescia sono l’elevato rendimento, l’elevata affidabilità e una rumorosità contenuta.

Per la sua conformazione la girante a pala rovescia viene utilizzata quando si ha bisogno di una elevata velocità dell’aria in uscita dalle feritoie delle pareti laterali del forno.

La Rimor S.r.l. costruisce giranti centrifughe a pale rovesce in grado di lavorare fino ad una temperatura di 800/850 °C.

Allegati

RICHIEDI INFORMAZIONI
Ventilatori Agitatori Centrifughi Pala Avanti

Ventilatori Agitatori Centrifughi Pala Avanti

Ventilatori Agitatori Alta Temperatura

Le giranti centrifughe possono essere a pale avanti, a pale rovesce o a pala aperta. La girante a pala avanti è una girante in grado di portare un’elevata quantità d’aria con una rotazione molto bassa.

Questa caratteristica fa sì che sia una girante molto duratura, che non trasmette vibrazioni e che contiene molto la rumorosità. Per via della sua conformazione riesce inoltre a fornire l’aria su tutta la pala facendola diventare la preferita (la più idonea) tra le giranti quando c’è bisogno di avere l’uniformità nel forno.

La girante a pala avanti può essere costruita con rinforzi facendola diventare molto robusta, in grado cosi di poter essere adattata alle diverse temperature e alle diverse prestazioni richieste.

La Rimor S.r.l. costruisce giranti centrifughe a pale avanti in grado di lavorare fino ad una temperatura di 800/850°C.

Allegati

RICHIEDI INFORMAZIONI
Ventilatori Agitatori Centrifughi Pala Aperta

Ventilatori Agitatori Centrifughi – Pala Aperta

Ventilatori Agitatori Alta Temperatura

Le giranti assiali possono essere costruite con tecnologia saldata o in fusione.

La girante assiale/elicoidale è una girante in grado di portare una elevata quantità d’aria con flusso assiale alla girante stessa.

La costruzione della girante assiale saldata viene progettata e costruita in Rimor, per questo siamo in grado di fornire diverse prestazioni in base a quanto richiesto dal progetto.

La Rimor S.r.l. costruisce giranti assiali saldate in grado di lavorare fino ad una temperatura di 800/850 °C.

Allegati

RICHIEDI INFORMAZIONI
Ventilatori Agitatori Alta Temperatura Elicoidali Saldati

Ventilatori Agitatori Alta Temperatura – Elicoidali Saldati

Ventilatori Agitatori Alta Temperatura

Le giranti assiali possono essere costruite con tecnologia saldata o in fusione.

La girante assiale è una girante in grado di portare una elevata quantità d’aria con flusso assiale alla girante stessa.

La costruzione della girante assiale saldata viene progettata e costruita in Rimor, per questo siamo in grado di fornire diverse prestazioni in base a quanto richiesto dal progetto.

La Rimor S.r.l. costruisce giranti assiali saldate in grado di lavorare fino ad una temperatura di 800/850 °C.

Allegati

RICHIEDI INFORMAZIONI
Ventilatori Agitatori Alta Temperatura Elicoidali Fusione

Ventilatori Agitatori Alta Temperatura – Elicoidali di Fusione

Ventilatori Agitatori Alta Temperatura

Le giranti assiali/elicoidali possono essere costruite con tecnologia saldata o in fusione.

La girante assiale/elicoidale è una girante in grado di portare una elevata quantità d’aria con flusso assiale alla girante stessa.

La girante assiale/elicoidale in fusione è una girante molto robusta e in base alla lega utilizzata è in grado di lavorare alle temperature più alte. Infatti la Rimor S.r.l. fornisce giranti assiali in fusione in grado di lavorare fino ad una temperatura di 900/950 °C.

Allegati

RICHIEDI INFORMAZIONI

Modelli Custom

TIPOLOGIA RAFFREDDAMENTO

Raffreddamento ad Aria Standard

Raffreddamento ad Aria Standard

Ventilatori Agitatori Alta Temperatura

La Rimor S.r.l. ha sempre dato molta importanza al raffreddamento del motore sugli agitatori ad alta temperatura, progettando e costruendo negli anni, diversi tipi di raffreddamento in base alle esigenze e alla tipologia di agitatore costruito.

Il tipo di raffreddamento utilizzato soprattutto sulla costruzione di agitatori per alta temperatura assiali – ma non solo – viene denominato raffreddamento ad aria con motore albero lungo.

Grazie all’esperienza pluriennale la Rimor S.r.l. ha progettato e introdotto sul mercato un dissipatore in allumino che posto sull’albero del motore è in grado di raffreddare il calore sia per conduzione che per convezione dato che agisce sull’albero del motore stesso, facendo sì da riuscire a tenere il motore elettrico “freddo”, ottenendo così un prodotto affidabile nel tempo molto robusto e con costi di gestione praticamente nulli.

Allegati

RICHIEDI INFORMAZIONI
Raffreddamento ad Aria Brevettato Unel Mec

Raffreddamento ad Aria Brevettato UNEL MEC

Ventilatori Agitatori Alta Temperatura

La Rimor S.r.l. ha sempre dato molta importanza al raffreddamento del motore sugli agitatori ad alta temperatura, progettando e costruendo negli anni, diversi tipi di raffreddamento in base alle esigenze e alla tipologia di agitatore costruito.

Il tipo di raffreddamento utilizzato sulla costruzione di agitatori per alta temperatura centrifughi – ma non solo – viene denominato raffreddamento ad aria per motori Unel Mec.

Il raffreddamento ad aria per motori Unel Mec per ventilatori agitatori ad alta temperatura consiste nella costruzione speciale del tampone e della girante per riuscire ad accoppiare la girante con motori standard Unel Mec, per una facile manutenzione e sostituzione senza avere fermi macchina.

Il raffreddamento ad aria utilizza un dissipatore in allumino che posto sull’albero del motore è in grado di raffreddare il calore sia per conduzione che per convezione dato che agisce sull’albero del motore stesso, facendo sì da riuscire a tenere il motore elettrico “freddo”, ottenendo così un prodotto affidabile nel tempo molto robusto e con costi di gestione praticamente nulli.

Allegati

RICHIEDI INFORMAZIONI
Raffreddamento ad Acqua

Raffreddamento ad Acqua

Ventilatori Agitatori Alta Temperatura

La Rimor S.r.l. ha sempre dato molta importanza al raffreddamento del motore sugli agitatori ad alta temperatura, progettando e costruendo negli anni, diversi tipi di raffreddamento in base alle esigenze e alla tipologia di agitatore costruito.

Il tipo di raffreddamento utilizzato sulla costruzione di agitatori per alta temperatura assiali o centrifughi soprattutto dove la temperatura è superiore a 750/800 °C viene denominato raffreddamento ad acqua.

Il raffreddamento ad acqua per i ventilatori agitatori ad alta temperatura consiste nella costruzione di motori con flangia lato accoppiamento speciale in grado di poter contenere acqua per dissipare il calore che si ha per convezione o conduzione sull’albero del motore.

Questa tipologia di raffreddamento permette di tenere il motore elettrico “freddo”, ottenendo così un prodotto affidabile nel tempo molto robusto e con costi di gestione molto bassi.

Allegati

RICHIEDI INFORMAZIONI

Modelli Custom

TIPOLOGIA TRASMISSIONE

Trasmissione con Albero Lungo

Trasmissione con Albero Lungo

Ventilatori Agitatori Alta Temperatura

La trasmissione viene definita diretta quando la girante viene direttamente accoppiata sull’albero del motore.

La Rimor S.r.l. grazie anche a software dedicati è riuscita, in base alla temperatura alla velocità di rotazione alle pressioni in gioco, a dimensionare e a scegliere i materiali più opportuni per la costruzione dei motori.

La trasmissione diretta è una soluzione vantaggiosa in quanto non ci sono organi di trasmissione da manutenere garantendo una prestazione continua nel tempo.

Un altro vantaggio della trasmissione diretta è la compattezza del prodotto che spesso è un punto di forza.

La trasmissione diretta per gli agitatori è una tecnologia che può essere utilizzata per agitatori centrifughi e per agitatori assiali, per forni con temperature esigue fino a temperature di 1000 °C.

Grazie anche ai continui studi la Rimor S.r.l. è in grado di costruire per forni con temperatura fino a 600°C trasmissioni dirette che utilizzano motori UNEL MEC standard dando cosi la possibilità di avere ricambi in pronta consegna.

Allegati

RICHIEDI INFORMAZIONI

Trasmissione con Albero Lungo con motore UNEL MEC

Ventilatori Agitatori Alta Temperatura

La trasmissione viene definita diretta quando la girante viene direttamente accoppiata sull’albero del motore Unel Mec.

La Rimor S.r.l. grazie anche a software dedicati è riuscita, in base alla temperatura alla velocità di rotazione alle pressioni in gioco, a dimensionare e a scegliere i materiali più opportuni per la costruzione dei motori.

La trasmissione diretta è una soluzione vantaggiosa in quanto non ci sono organi di trasmissione da manutenere garantendo una prestazione continua nel tempo.

Un altro vantaggio della trasmissione diretta è la compattezza del prodotto che spesso è un punto di forza.

La trasmissione diretta per gli agitatori è una tecnologia che può essere utilizzata per agitatori centrifughi e per agitatori assiali, per forni con temperature esigue fino a temperature di 1000 °C.

Grazie anche ai continui studi la Rimor S.r.l. è in grado di costruire per forni con temperatura fino a 600°C trasmissioni dirette che utilizzano motori UNEL MEC standard dando cosi la possibilità di avere ricambi in pronta consegna.

Allegati

RICHIEDI INFORMAZIONI
Trasmissione con Giunto

Trasmissione con Giunto

Ventilatori Agitatori Alta Temperatura

La trasmissione viene definita con giunto quando la girante viene accoppiata su un supporto composto da albero e cuscinetti e la trasmissione con il motore viene fatta attraverso un giunto di accoppiamento.

La Rimor S.r.l. è in grado di costruire trasmissioni con giunto dimensionando – grazie anche a software dedicati – gli alberi e i cuscinetti, scegliendo i materiali più opportuni e garantendo così la durata e l’efficacia del sistema.

La trasmissione con giunto è una soluzione vantaggiosa in quanto permette di utilizzare motori UNEL MEC standard ma costringe a manutenere il cuscinetto più vicino al forno per poter garantire una prestazione continua nel tempo.

Un punto debole di questo tipo di trasmissione è la dimensione del gruppo che potrebbe non essere adatto a tutti gli ambienti.

La trasmissione con giunto per gli agitatori è una tecnologia che può essere utilizzata per agitatori centrifughi e per agitatori assiali, per forni con temperature esigue fino a temperature di 1000 °C.
