RECUBE – Ventilatori insonorizzati e coibentati

Welcome » Prodotti » RECUBE – Ventilatori insonorizzati e coibentati

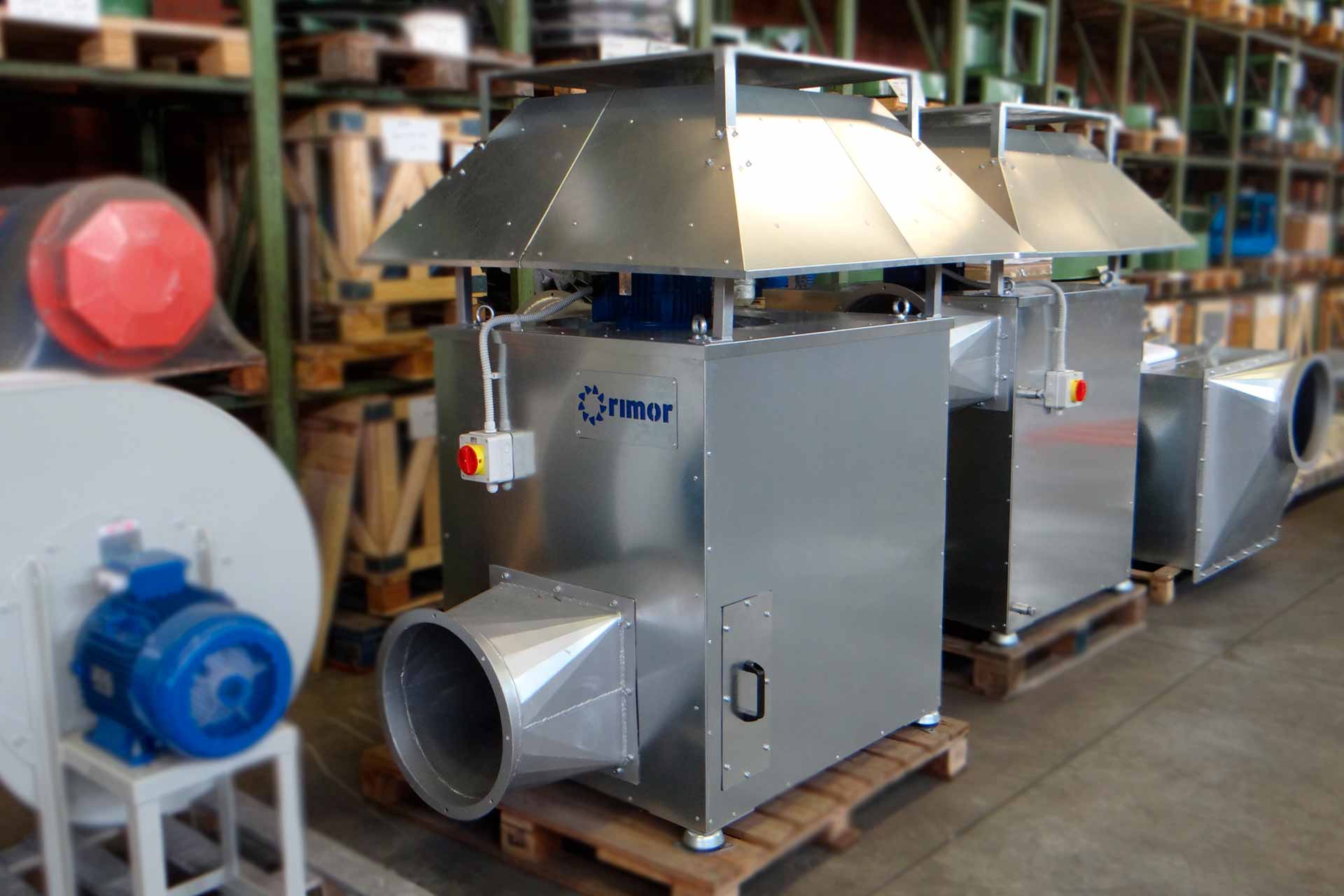

RECUBE

Ventilatori insonorizzati e coibentati

Ventilatori insonorizzati e coibentati: il sistema RECUBE, la nuova generazione dei sistemi di ventilazione.

RECUBE è un nuovo sistema di ventilazione industriale ideato da Rimor S.r.l.RECUBE è un nuovo concetto di ventilazione per processi industriali che coinvolgono l’aria, sistema leader riconosciuto in molti campi ed industrie.

Il concetto del cubo:

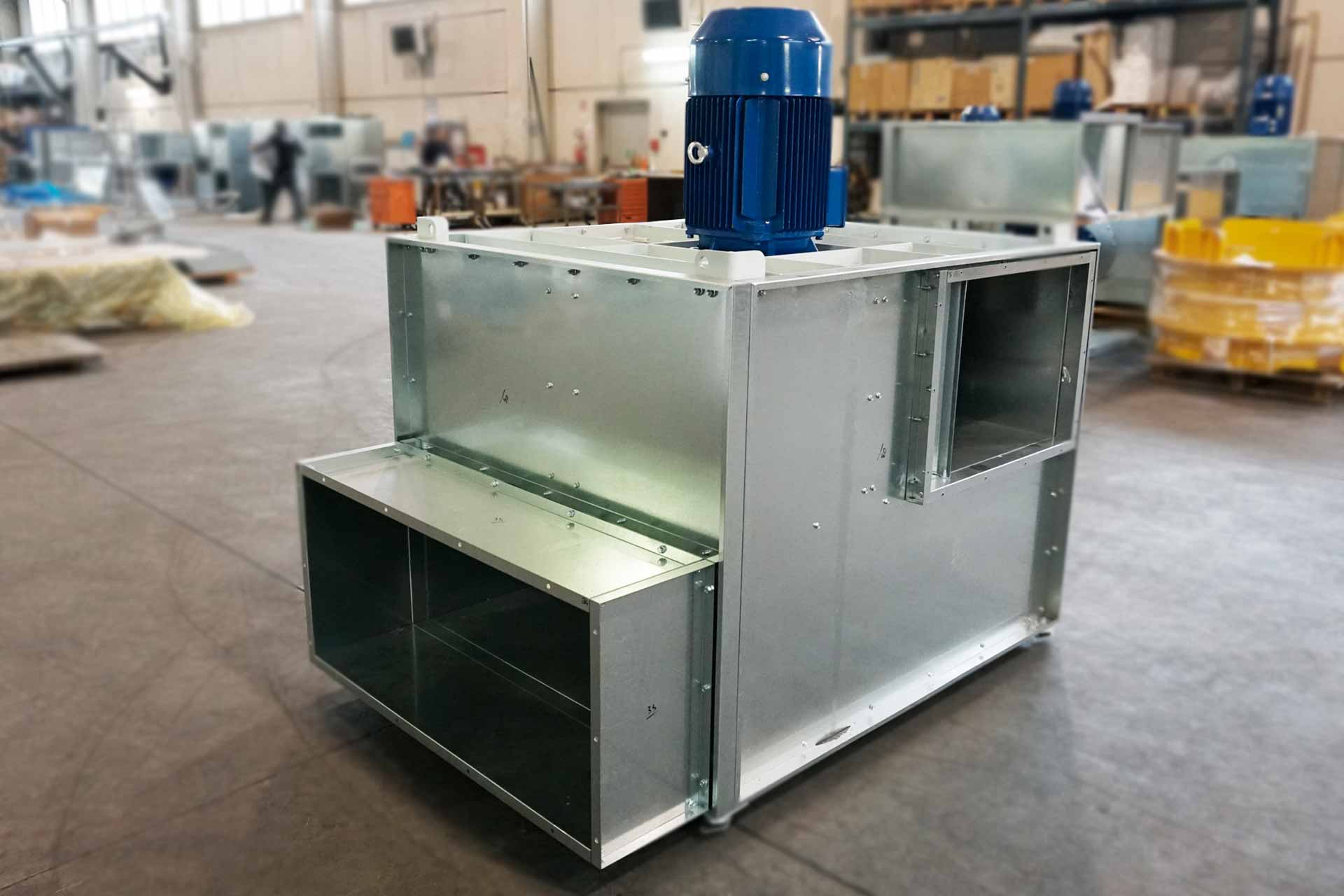

RECUBE è un’unità di ventilazione compatta, in grado di ottenere in spazi ridotti prestazioni eccellenti. Può essere inoltre montata a bordo di macchinari per spalmatura, rotocalco, flessografia, laminazione, sistemi di filtrazione (quali per esempio per la sabbiatura e verniciatura) e permette l’integrazione con sistemi di recupero energetico, sistemi di coibentazione, controllo solvente, portate e pressione. Risulta particolarmente apprezzata per la rumorosità contenuta e la facile manutenzione.

I ventilatori insonorizzati e coibentati RECUBE sono un prodotto studiato per 6 anni e introdotto per la prima volta sul mercato nel 2008, l’unità RECUBE oggi rappresenta il punto di forza della produzione grazie all’integrazione sulle proprie macchine da parte di numerosi Clienti leader nel settore.

Caratteristiche Principali

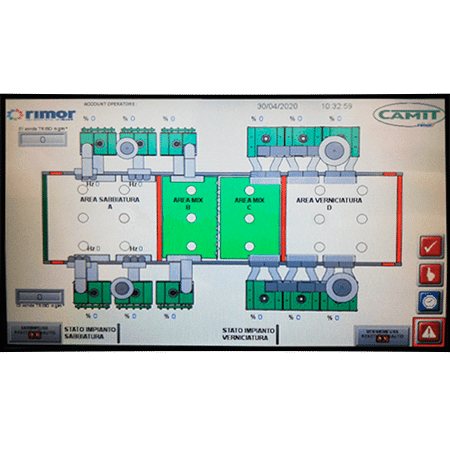

IntegrazioneIndustria 4.0
Serie Standard fino a350 C°

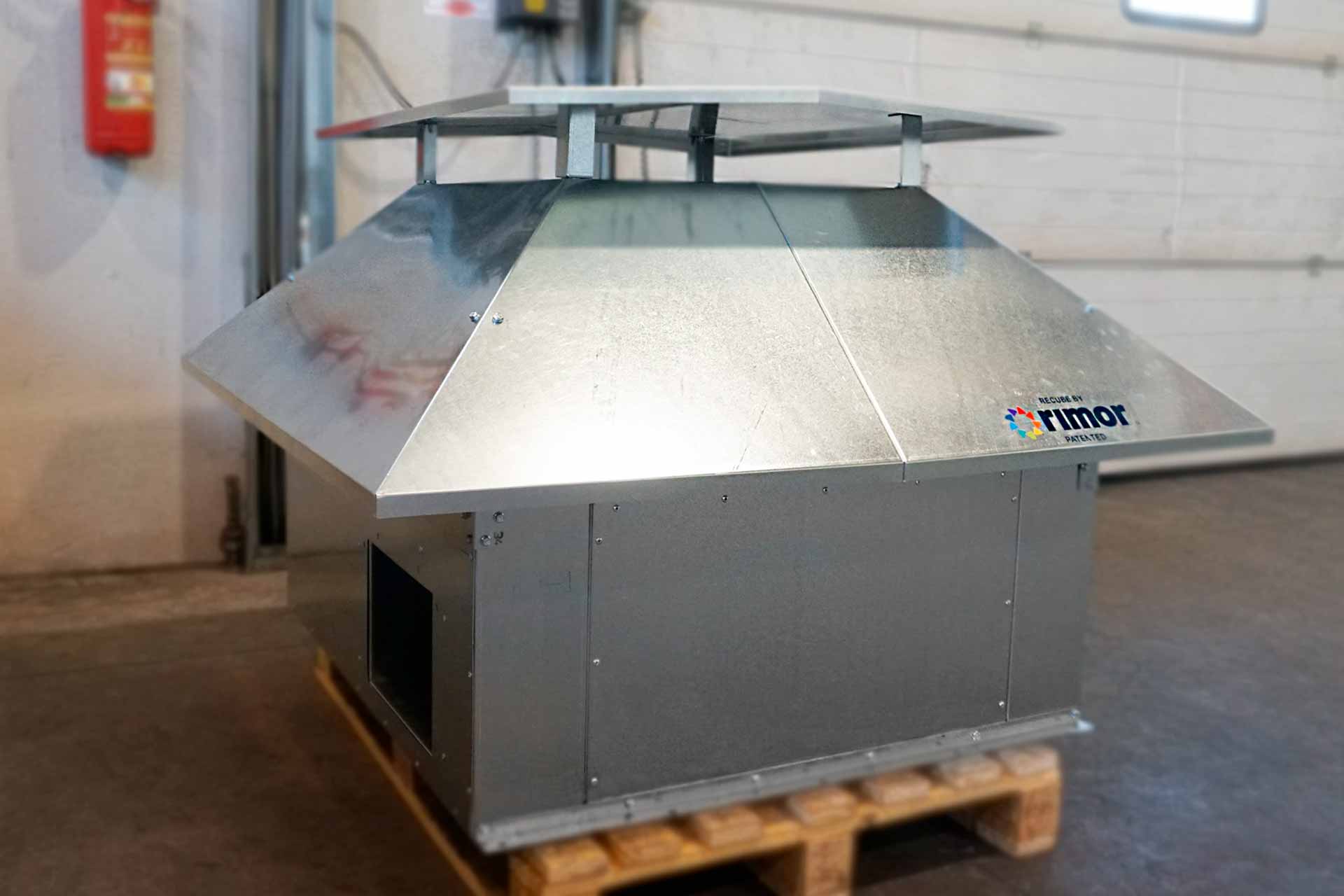

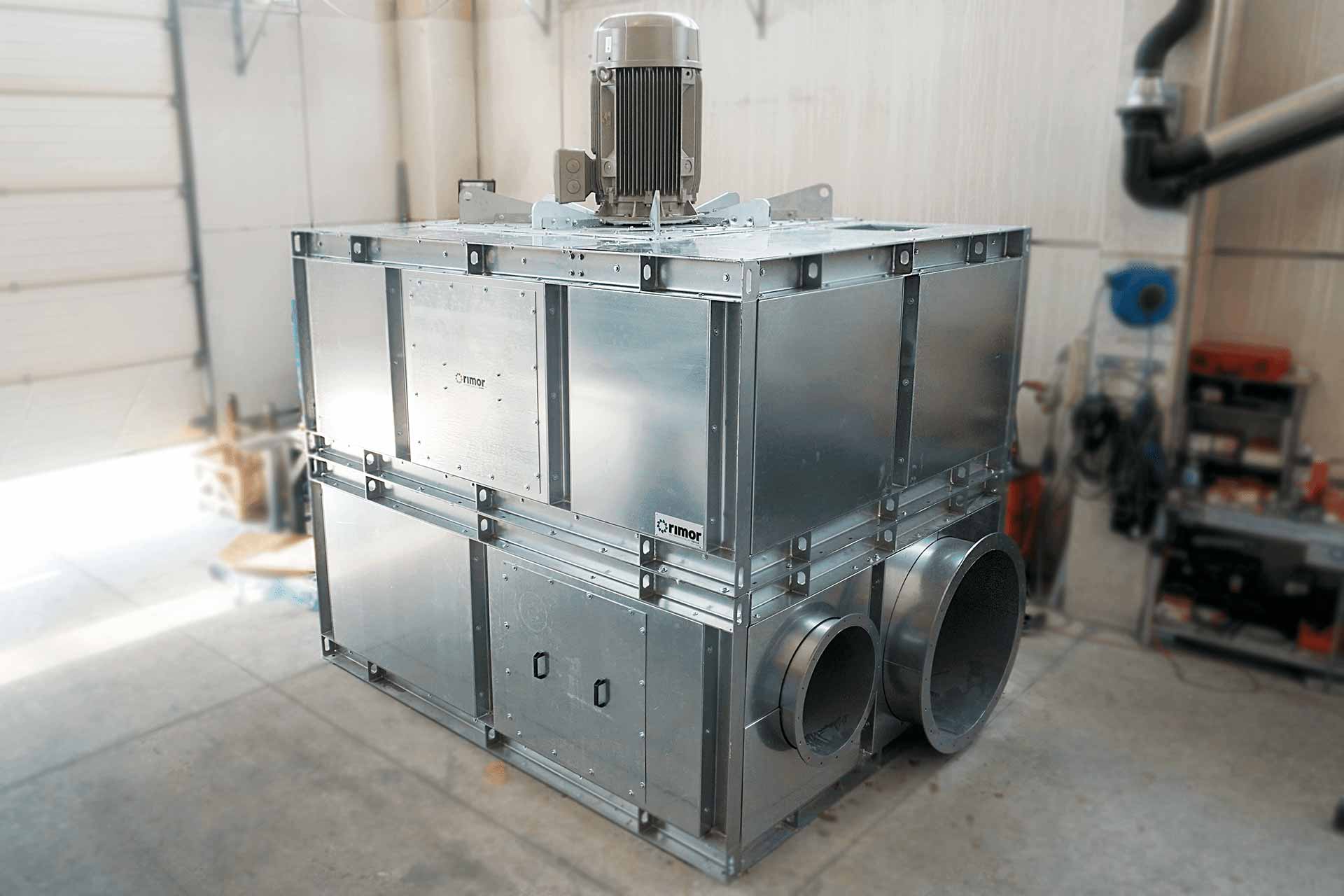

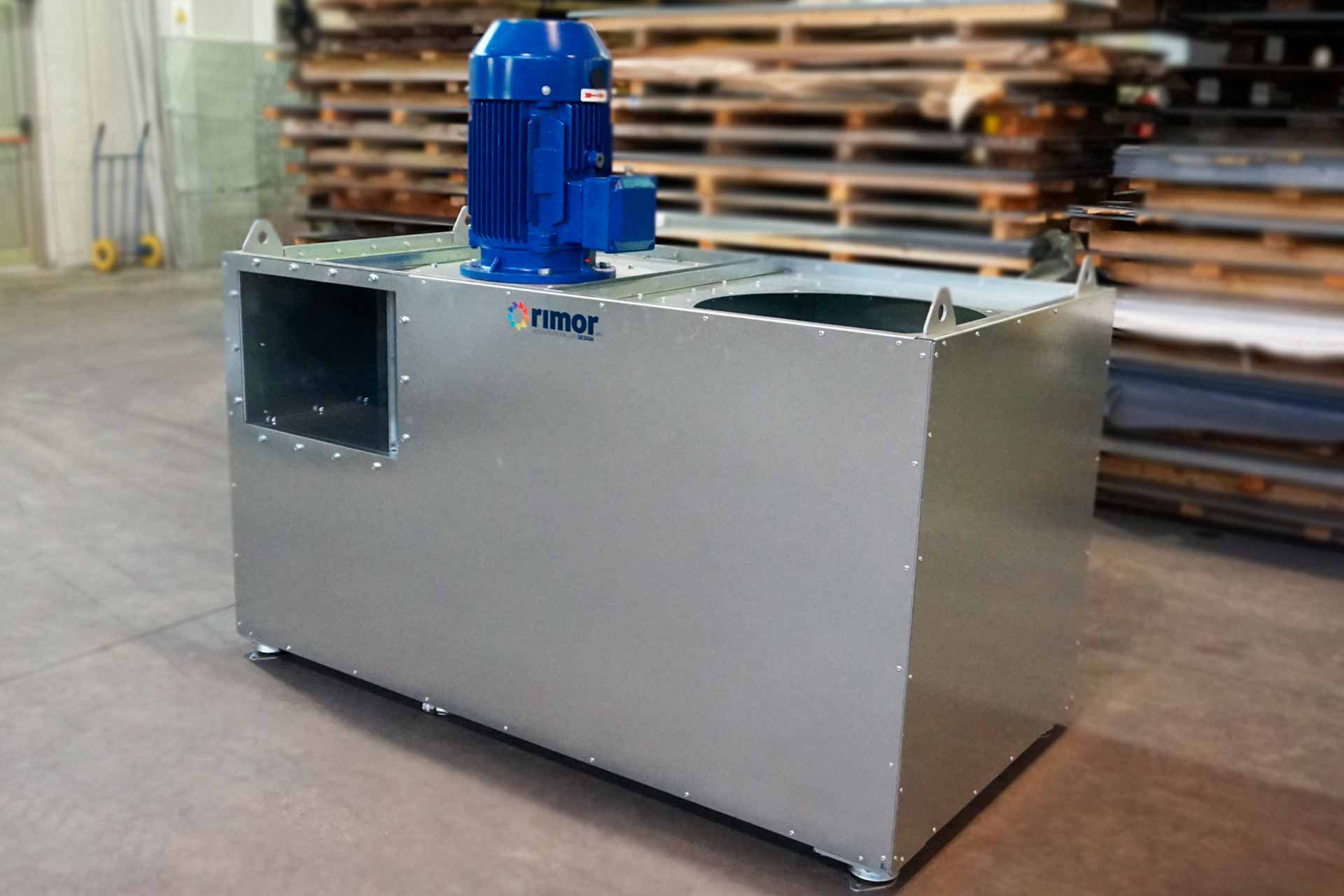

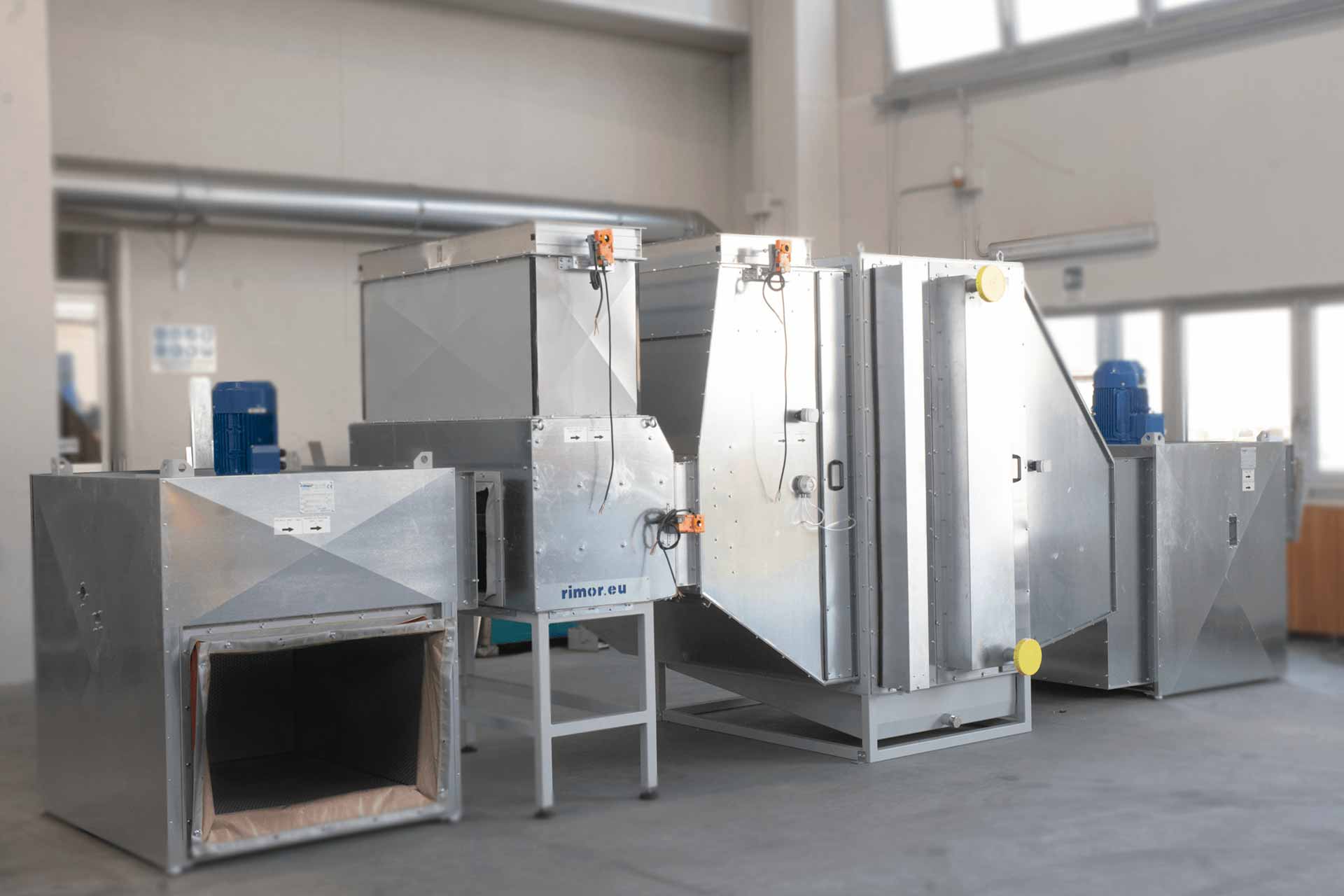

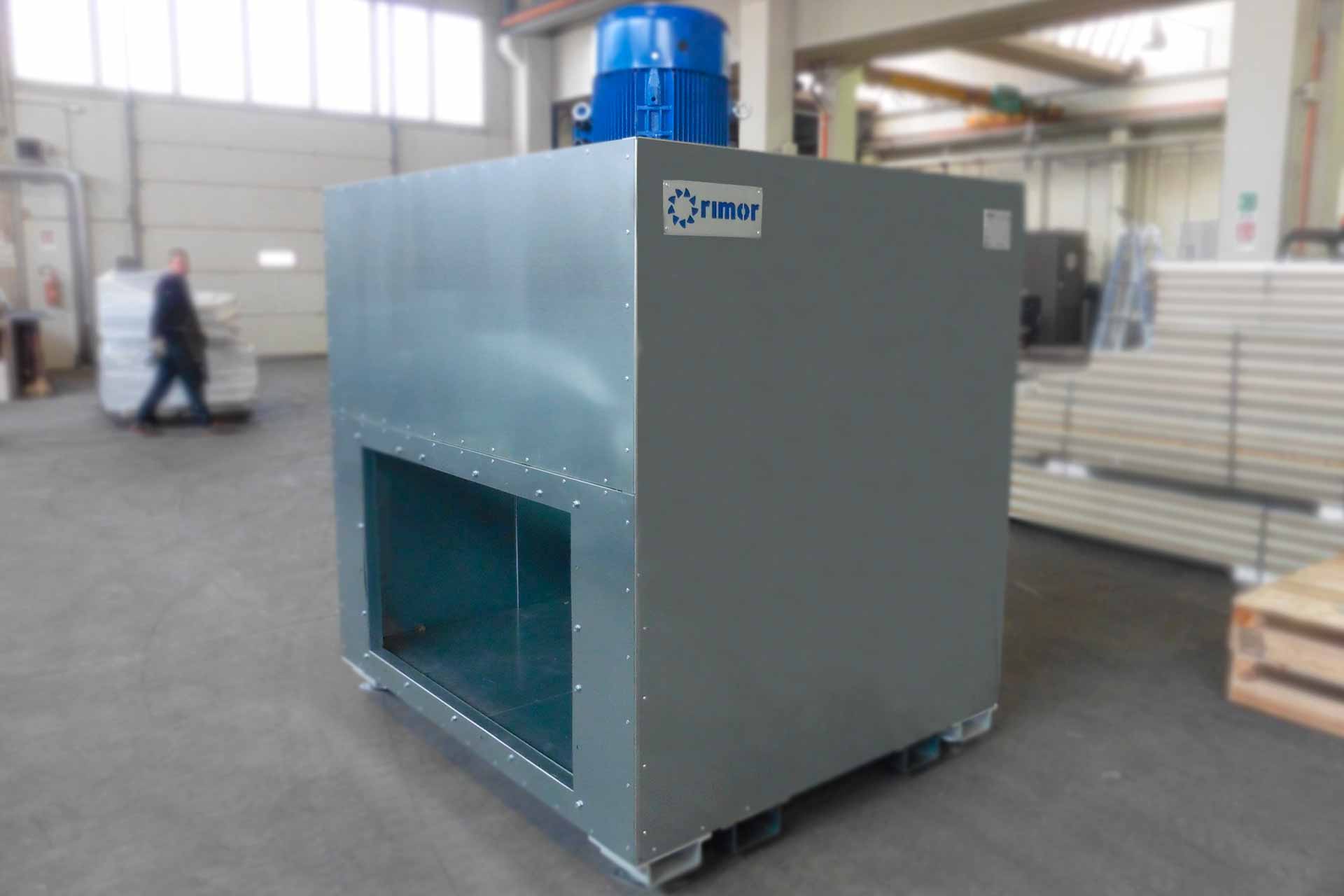

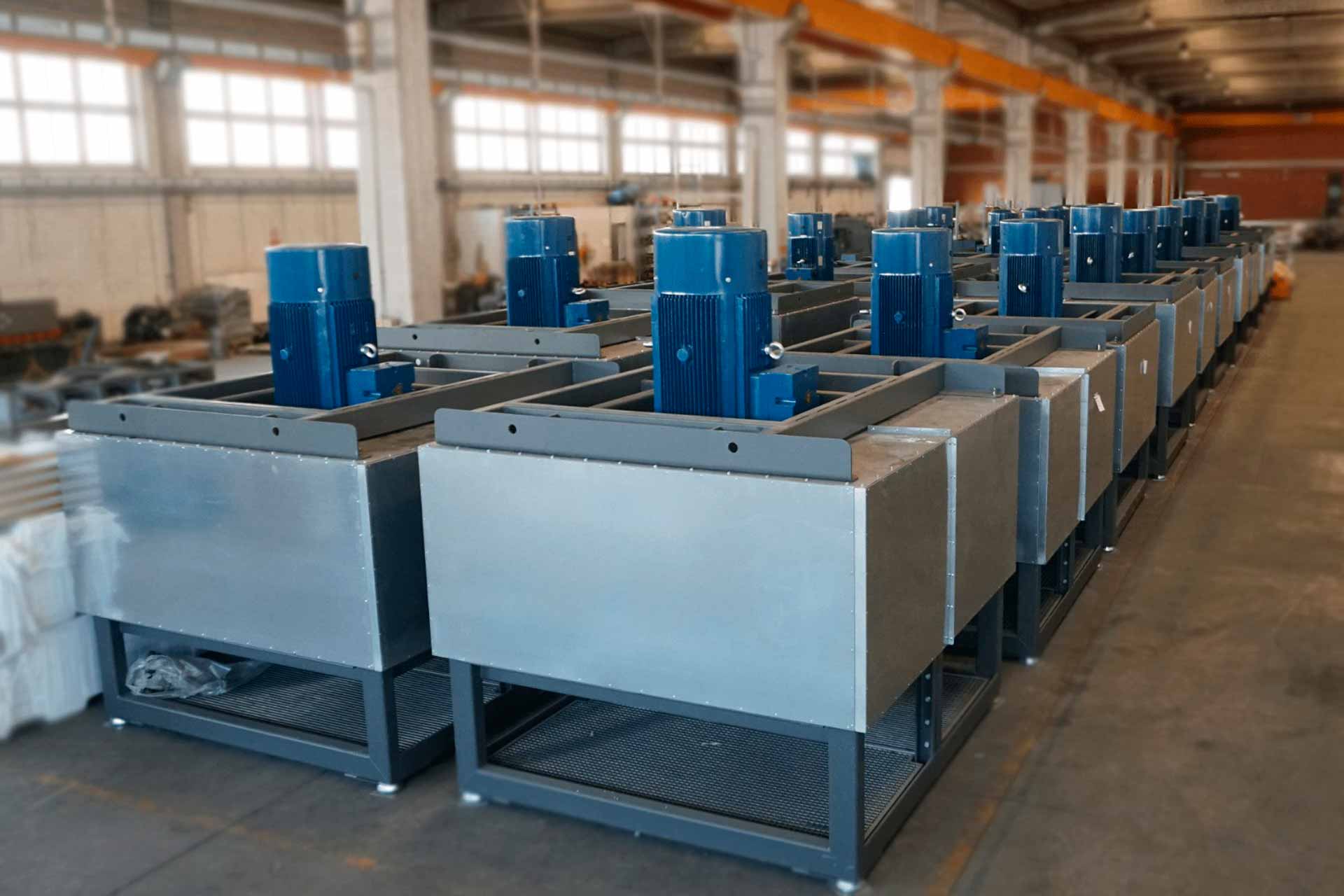

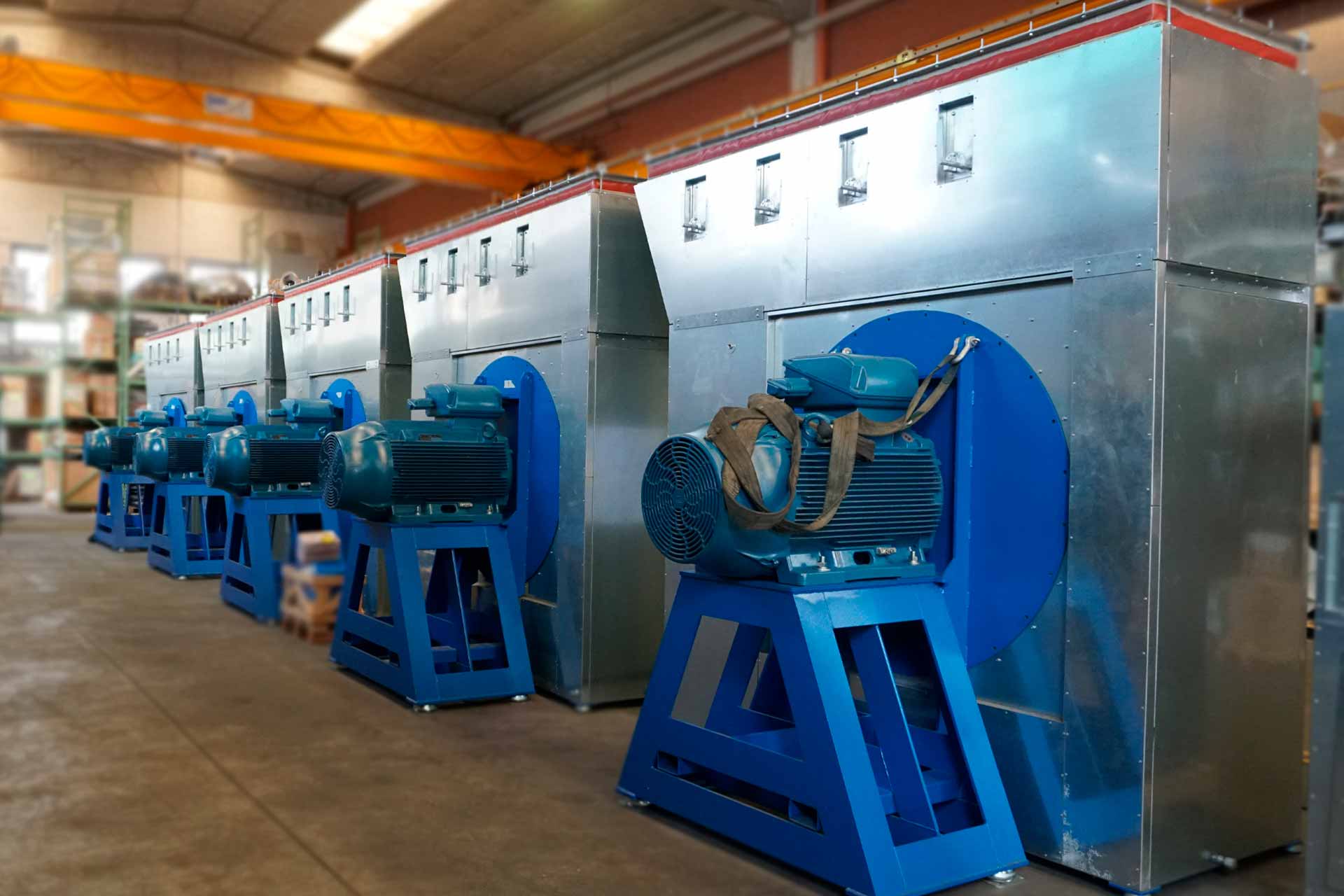

Serie Custom fino a750 C° e oltre su richiesta del cliente
Patented – Brevetto n. TO2015A000163 DE102016104491.1

Allegati

Mercati

RICHIEDI INFORMAZIONI

Caratteristiche

Modelli a Motore Singolo

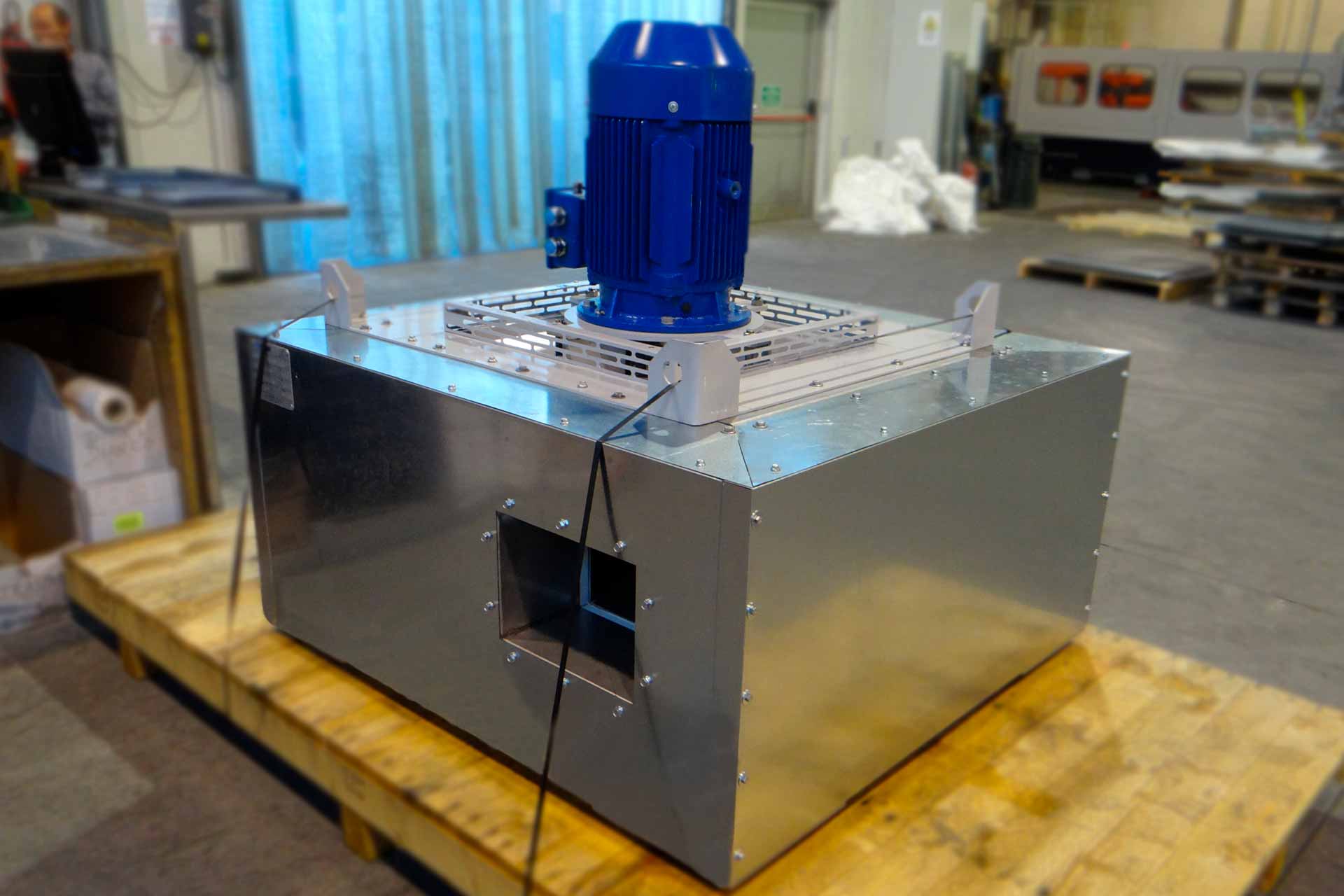

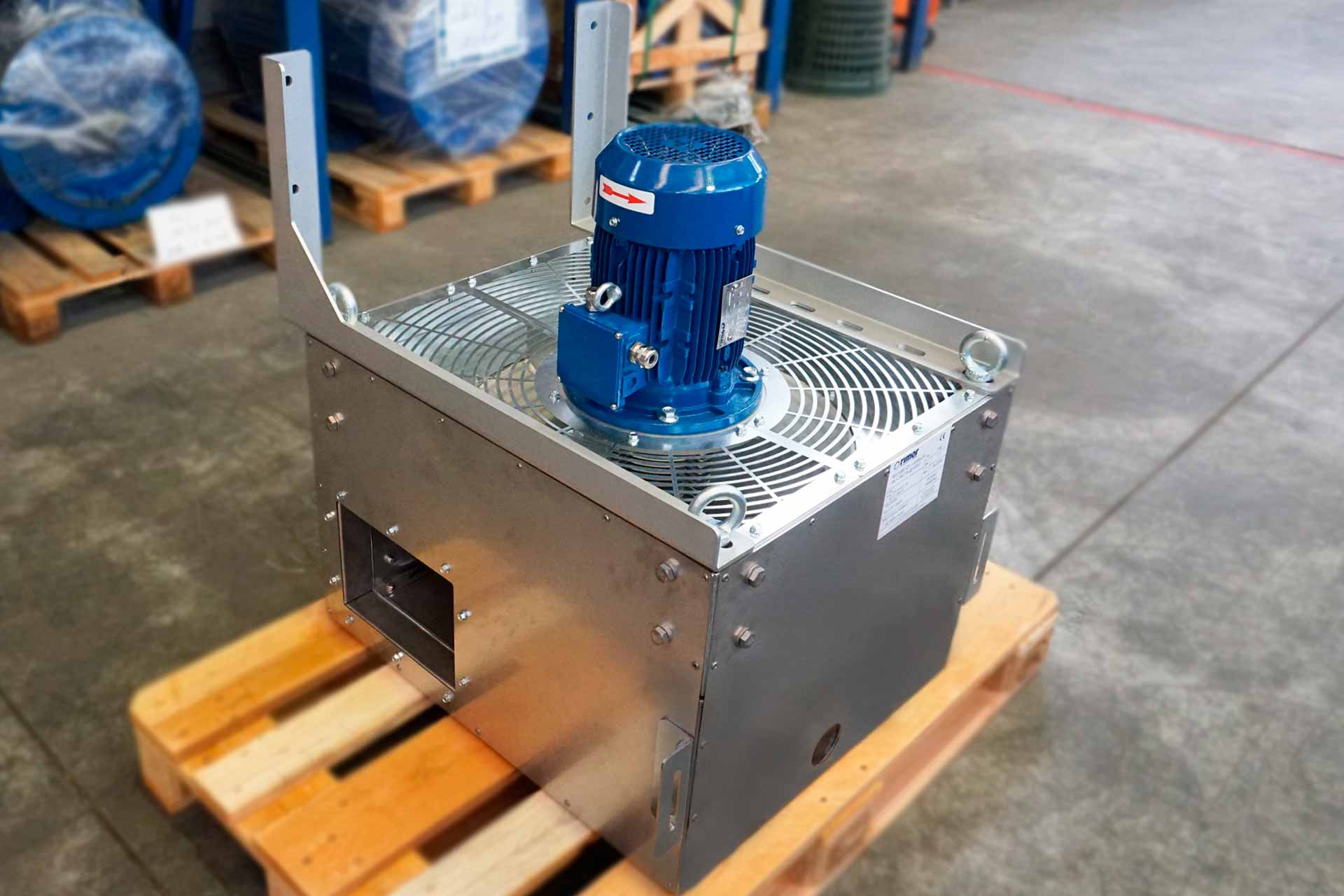

RECUBE Plug Fan Bassa - Motore singolo

RECUBE Plug Fan bassa

Ventilatore a motore singolo

Il ventilatore industriale insonorizzato e coibentato brevettato RECUBE Plug Fan è una macchina compatta posizionabile in modo orizzontale in qualunque situazione con ingresso direttamente dalla parte inferiore e uscita dai 4 lati.

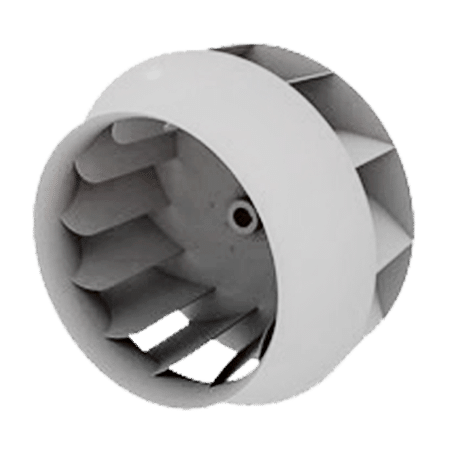

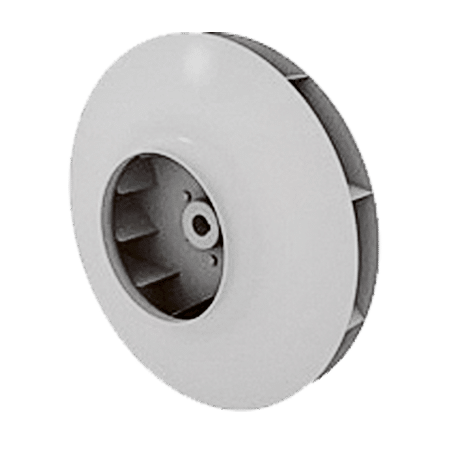

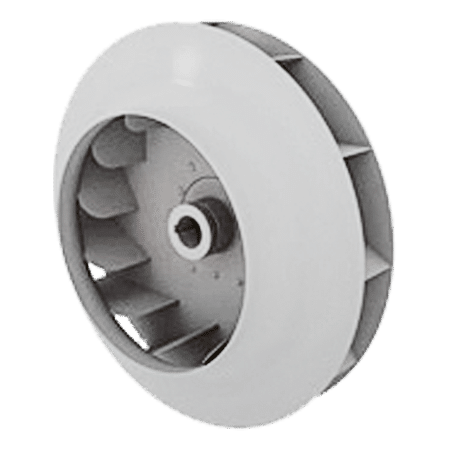

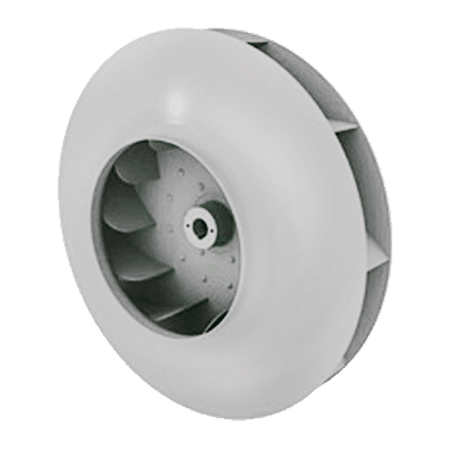

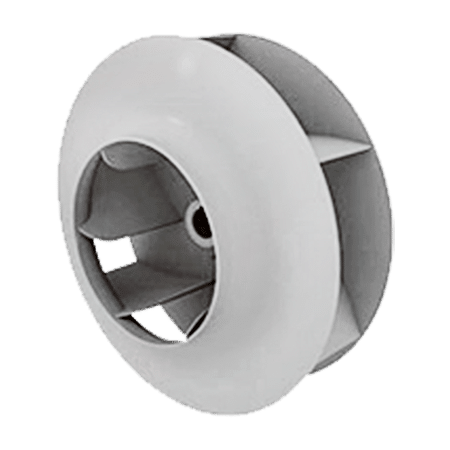

Il ventilatore industriale insonorizzato RECUBE è disponibile in versione a pala rovesce, a pala avanti, a pala aperte.

E’ un ventilatore industriale che, di base, è già insonorizzato e coibentato (di standard coibentazione minima). Il ventilatore industriale della gamma RECUBE (un prodotto esclusivo della Rimor) ha il vantaggio di massimizzare la durata dei cuscinetti del motore grazie alla posizione del motore elettrico, la minima vibrazione del ventilatore industriale, il minimo grado di squilibrio grazie alla struttura della RECUBE e la possibilità di eliminare i giunti antivibranti e i supporti antivibranti grazie alla struttura RECUBE di Rimor.

Le operazioni di manutenzione e pulizia, quali l’equilibratura della macchina di ventilazione e la pulizia della girante della RECUBE Rimor sono rese agevoli e sicure come prevede la direttiva macchine 2006/42/CE.

E’ disponibile l’accessorio Flow Rimor per la misura della portata del ventilatore mediante sistema venturi.

Allegati

RICHIEDI INFORMAZIONI

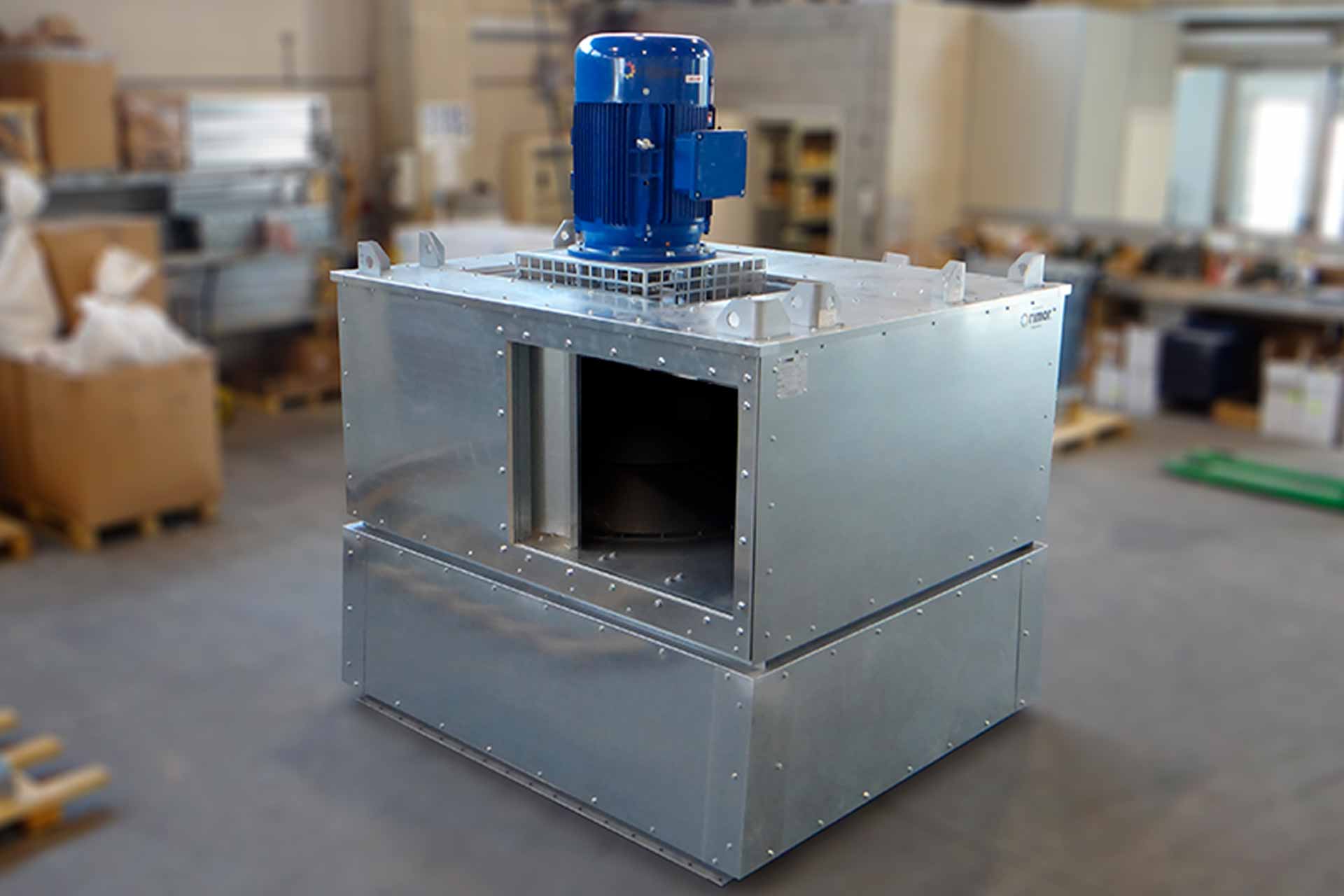

RECUBE Plug Fan Alta - Motore singolo

RECUBE Plug Fan alta

Ventilatore a motore singolo

Il ventilatore insonorizzato RECUBE Plug Fan Alta è una macchina a ridotte dimensioni, che elimina l’esigenza di dover inserire dei plenum di ripresa dell’aria e dei raccordi in ingresso. Il ventilatore RECUBE è una macchina insonorizzata e coibentata con la possibilità di essere inoltre divisa in due ventilatori in parallelo (vedi RECUBE Plug Fan Doppia).

Il ventilatore industriale RECUBE Plug Fan mono è una macchina insonorizzata e coibentata con un motore, con sistemi di misura a bordo ed in grado di far entrare il flusso d’aria nella macchina da più direzioni andando a servire più utenze e più rami dell’impianto.

La RECUBE Plug Fan è un ventilatore con cabina afona integrata esclusiva di proprietà Rimor.

Allegati

RICHIEDI INFORMAZIONI

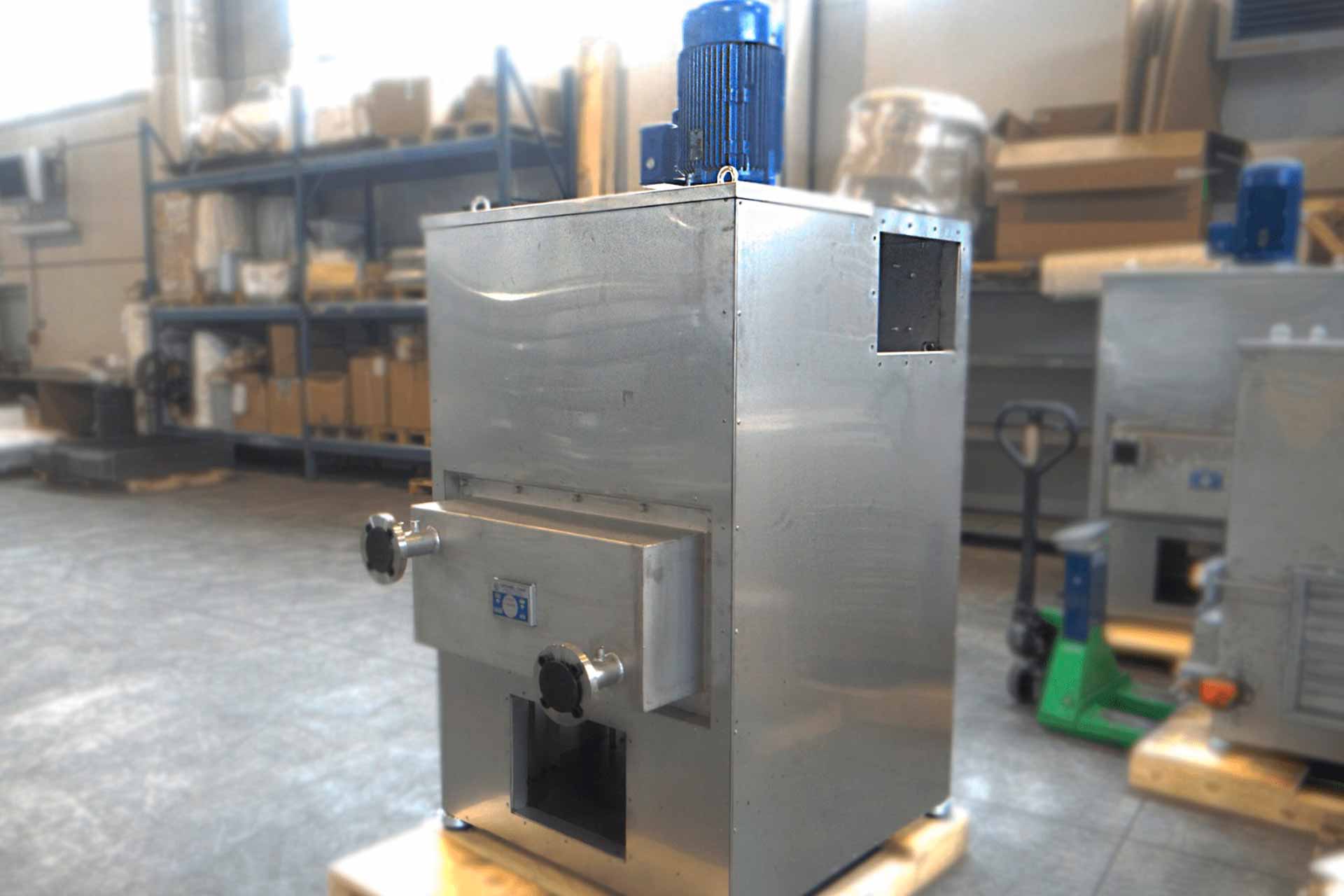

RECUBE Plug Fan con Valvole, Filtri, Scambiatori, Bruciatori, Recuperatori - Motore singolo

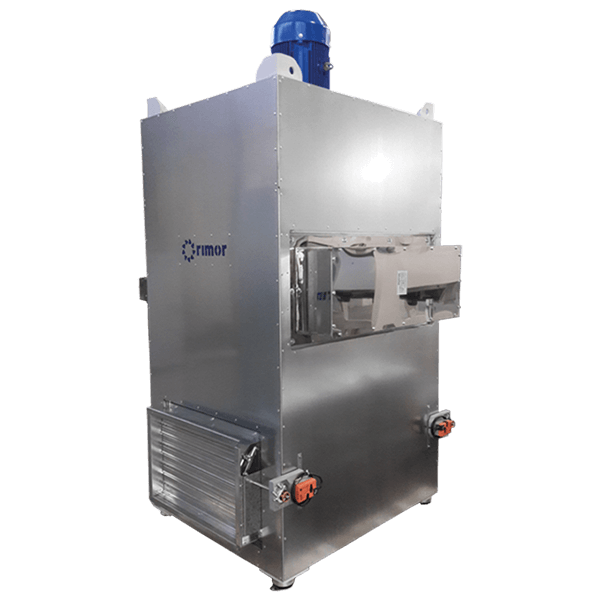

RECUBE Plug Fan con valvole, filtri, scambiatori, bruciatori, recuperatori

Ventilatore a motore singolo

La RECUBE Plug Fan, ventilatore insonorizzato e coibentato, permette di risolvere i problemi di riscaldo e filtrazione dell’aria. La RECUBE può integrare agilmente:

  • filtri;

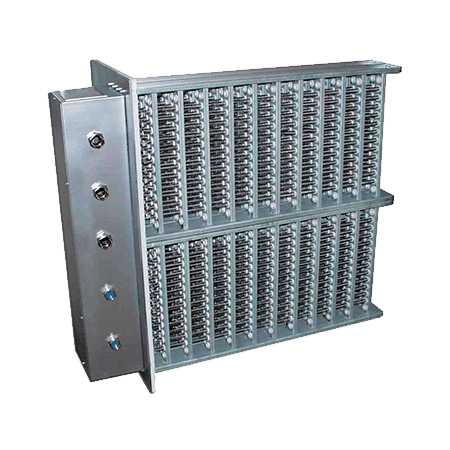

  • batterie di riscaldo a vapore;
  • batterie di riscaldo acqua calda;

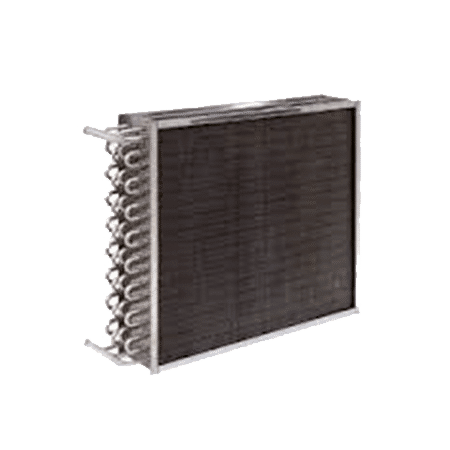

  • batterie di riscaldo ad olio;
  • bruciatori a gas per riscaldo e per essiccazione.

La stessa RECUBE può anche risolvere problemi di raffreddamento integrando agilmente batterie ad acqua refrigerata e acqua glicolata.

Il ventilatore RECUBE Plug Fan è un ventilatore industriale con possibilità di integrare valvole di regolazione per realizzare semplici circuiti di riscaldo anche avendo più ingressi, permettendo così il ricircolo dell’aria riscaldata in forni industriali, in impianti di essiccazione di vernice a polvere e a liquido e in sistemi per riscaldo e rinvenimento.

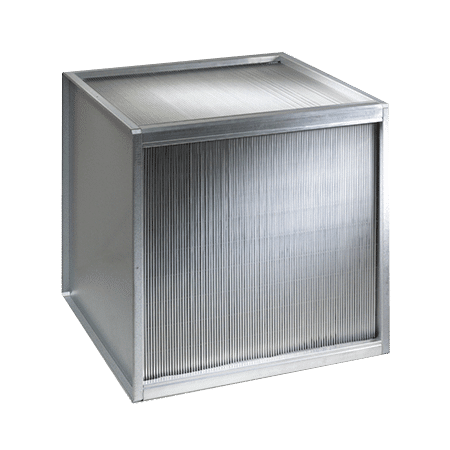

Il ventilatore RECUBE insonorizzato completo di cabina afona e coibentazione è in grado di accogliere recuperatori a flussi incrociati e sistemi di controllo e misura della portata (sistema brevettato a Venturi per la misurazione della portata e della pressione, facilmente integrabile con l’inverter di regolazione).

Allegati

RICHIEDI INFORMAZIONI
RECUBE Plug Fan di Soffiaggio - Motore singolo

RECUBE Plug Fan di soffiaggio

Ventilatore a motore singolo

Il ventilatore RECUBE Plug Fan Blower è un ventilatore insonorizzato per raffreddamento con la presa aria dall’ambiente con integrazione eventuale dei filtri. E’ una particolare esecuzione di ventilatore industriale insonorizzato con silenziatore integrato nella RECUBE che minimizza gli spazi e massimizza l’efficienza e la sicurezza della macchina.

La RECUBE Plug Fan Blower ad asse verticale ha un’insonorizzazione di base con parete assorbente e un’ulteriore possibilità di insonorizzazione nel caso in cui sia necessario raggiungere emissioni acustiche ridotte fino anche a 75 dB(A).

La RECUBE Plug Fan è utilizzata per raffreddare e ventilare corpi caldi che devono essere raffreddati con una macchina diretta accoppiata e di ridotto ingombro a terra.

La macchina può integrare sistemi di misura e di controllo portata e pressione.

Allegati

RICHIEDI INFORMAZIONI
RECUBE Plug Fan per Estrazione - Motore singolo

RECUBE Plug Fan per estrazione

Ventilatore a motore singolo

Il ventilatore industriale RECUBE Plug Fan per estrazione è un ventilatore in grado di:

  • porre in depressione un’utenza in maniera da realizzare il vuoto in circuiti di produzione (ad esempio deformazioni a caldo di lastre);
  • realizzare la depressione in camera;
  • aspirare l’aria a pressioni elevate per sollevamento di particolari;
  • estrazione di aria con ri-emissione in ambiente di lavoro.

Ad esempio il ventilatore RECUBE Plug Fan può essere dotato di un silenziatore sull’uscita o di un semplice filtro per la riemissione in ambiente.

La RECUBE Plug Fan per estrazione è una macchina di ventilazione insonorizzata e coibentata che può estrarre anche fumi molto caldi o aria polverosa.

Allegati

RICHIEDI INFORMAZIONI

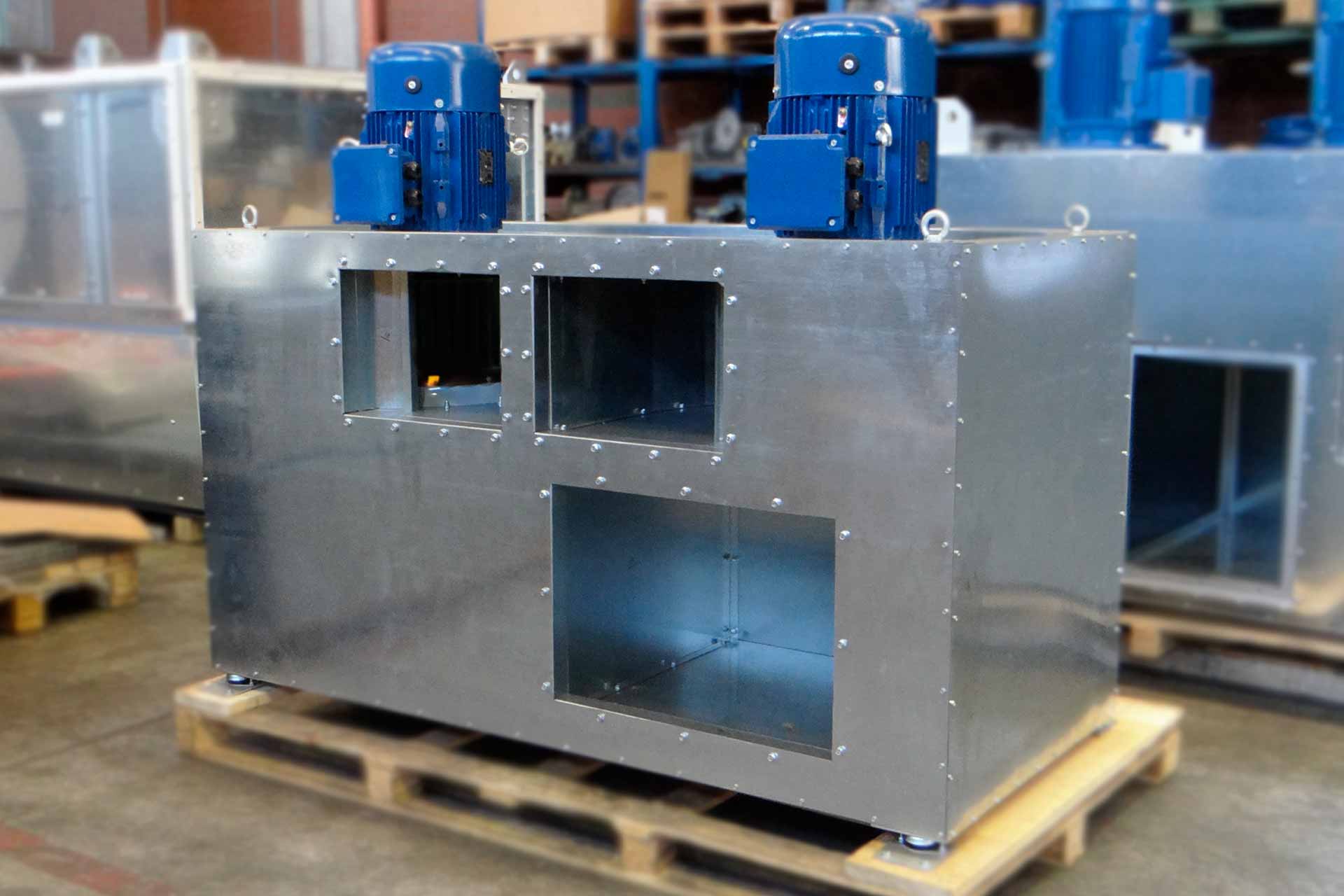

Motore Doppio

RECUBE Plug Fan con doppio circuito di miscelazione - Motore doppio

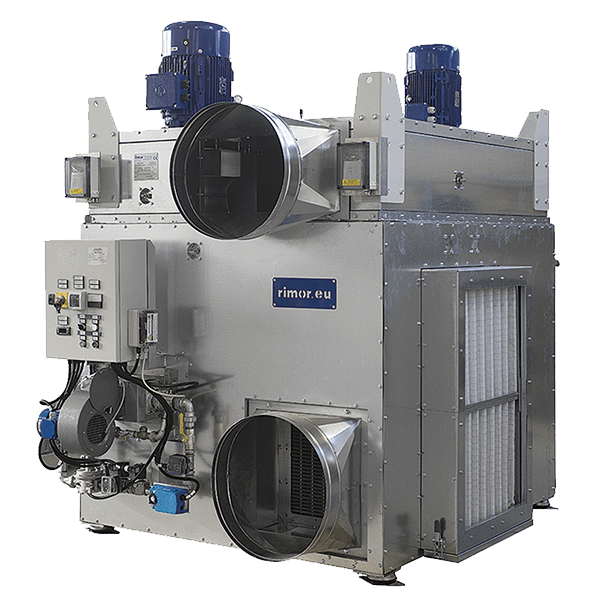

RECUBE Plug Fan con doppio circuito di miscelazione

Ventilatore a motore doppio

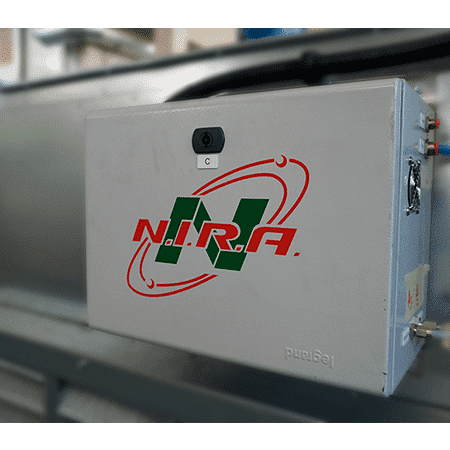

Il ventilatore insonorizzato e coibentato RECUBE Plug Fan della Rimor a due ventilatori realizza un semplice circuito che invia aria all’utenza, la recupera e ne sostituisce una parte con aria nuova e fresca utilizzando un recuperatore di calore per il recupero e lo scambio termico. Si usa principalmente ovunque sia necessario la ventilazione per essiccatori, ventilazione per sistemi del printing & converting, ventilazione per laminazione, ventilazione per flessografia, ventilazione per rotocalco, ventilazione con bruciatori di riscaldo a gas o altro, ventilazione per camere di essiccazione, ventilazione per forni con inquinanti da smaltire o con solventi da evaporare. Ideale per realizzare ventilazioni per verniciatura con riscaldo e controllo integrato del LEL con misuratore del solvente o dell’umidità presente all’interno del sistema.

La RECUBE Plug Fan è un circuito di ventilatori industriali insonorizzati e coibentati con inverter.

Il ventilatore RECUBE Plug Fan di Rimor è in grado di accogliere riscaldatori e scambiatori per emettere aria calda o fredda, controllata con strumenti appositi come l’inverter e strumenti di regolazione, come le valvole.

Allegati

RICHIEDI INFORMAZIONI
RECUBE Plug Fan Parallelo - Motore doppio

RECUBE Plug Fan parallelo

Ventilatore a motore doppio

La RECUBE Plug Fan Parallelo è un sistema di ventilazione a due ventilatori costruiti insieme nello stesso corpo con la possibilità di realizzare un sistema con due ventilatori in parallelo oppure due ventilatori in serie.

Il sistema a due ventilatori RECUBE plug fan è un sistema pronto all’uso con due ventilatori installati in parallelo e connessi mediante valvole. Tale configurazione permette l’utilizzo dei due ventilatori industriali (insonorizzati con cabina afona integrata, coibentazione integrata) in simultanea sul medesimo circuito raddoppiando così la portata. Una configurazione alternativa del sistema a due ventilatori RECUBE plug fan, è quella con i due ventilatori installati in serie che permette il raddoppiamento della pressione.

Con il ventilatore RECUBE Plug Fan doppio si ha la possibilità di smontare una sola unità senza che l’altra si fermi permettendo la manutenzione durante il funzionamento dell’altro ventilatore industriale.

Il ventilatore RECUBE Plug Fan doppio è un sistema di due ventilatori industriali configurabile secondo l’esigenza del cliente. Il ventilatore insonorizzato e coibentato RECUBE Plug Fan doppio realizza circuiti efficienti.

Allegati

RICHIEDI INFORMAZIONI

Motore Triplo

RECUBE Plug Fan con doppio lancio singola presa singolo riscaldo - Motore triplo

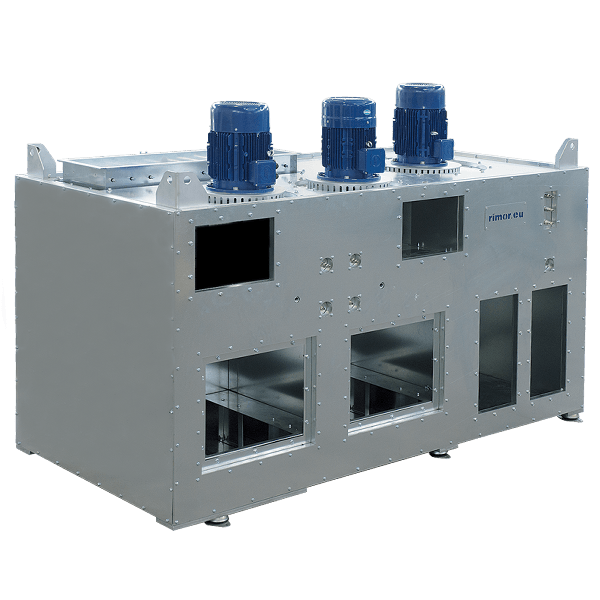

RECUBE Plug Fan con doppio lancio, singola presa e singolo riscaldo

Ventilatore a motore triplo

La macchina di ventilazione RECUBE Plug Fan tripla è costruita con due ventilatori di lancio e un ventilatore di ripresa e con singolo riscaldo che serve per generare due flussi alla stessa temperatura in modo tale da alimentare due utenze con la medesima temperatura ma con due flussi di portata diversi. Questo modello di RECUBE plug fan tripla con un solo ventilatore di ripresa permette di avere un unico controllo LEL o un unico controllo di umidità sulla ripresa.

La macchina di ventilazione RECUBE Plug Fan, ventilatore industriale insonorizzato e coibentato alimenta sistemi di essicazione per macchine per il printing e converting o rotocalco a schiena d’asino oppure qualunque sistema con due utenze separate ma un’unica ripresa dove si realizza un controllo di umidità o di presenza solvente (per essiccazione controllata delle macchine rotocalco o di laminazione).

Le valvole definiscono la quantità di aria fresca da immettere nel circuito al fine di mantenere l’umidità o la percentuale di solvente sotto controllo.

Il singolo riscaldo e il singolo controllo di umidità e di solvente permettono di risparmiare in termini economici.

La riduzione delle dimensioni – dovuta alla compattezza del sistema – e riduzione delle emissioni sonore e di dispersione del calore permettono di ottenere risultati eccellenti.

Allegati

RICHIEDI INFORMAZIONI
RECUBE Plug Fan con doppio lancio singola presa singolo riscaldo - Motore triplo

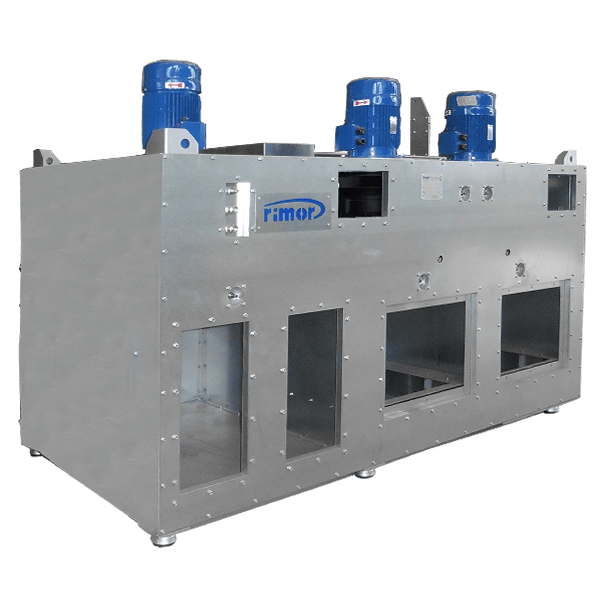

RECUBE Plug Fan con doppio lancio, singola presa e doppio riscaldo

Ventilatore a motore triplo

La macchina di ventilazione RECUBE Plug Fan con doppio lancio e singola ripresa con doppio riscaldo permette di ottenere un circuito tipico dove si hanno due macchine di lancio a due utenze differenti quali ad esempio lame d’aria o essicatoi per macchine di rotocalco, macchine flessografiche, macchine di laminazione, macchine di accoppiatura e spalmatura. Questi sono esempi di utenze dove si hanno due zone di lancio d’aria e un’unica ripresa con successiva scelta di emissione verso l’esterno di aria esausta e ripresa automatica dell’aria fresca tramite filtri, necessaria a ripristinare la quota di aria esausta emessa.

La RECUBE plug fan assicura una notevole flessibilità in quanto il doppio sistema di riscaldo permette di ottenere due temperature differenti sui due lanci d’aria. Questo modello di ventilatore industriale è insonorizzato e coibentato e ciò assicura una gestione efficace del circuito.

La macchina di ventilazione RECUBE Plug Fan con doppio lancio e singola ripresa con doppio riscaldo risolve problemi di essiccazione, di gestione di due zone in depressione e di riscaldo e lancio a temperature diverse e singola ripresa mediante un unico ventilatore.

Allegati

RICHIEDI INFORMAZIONI
RECUBE Plug Fan con doppio lancio singola presa singolo riscaldo e presa d'aria - Motore triplo

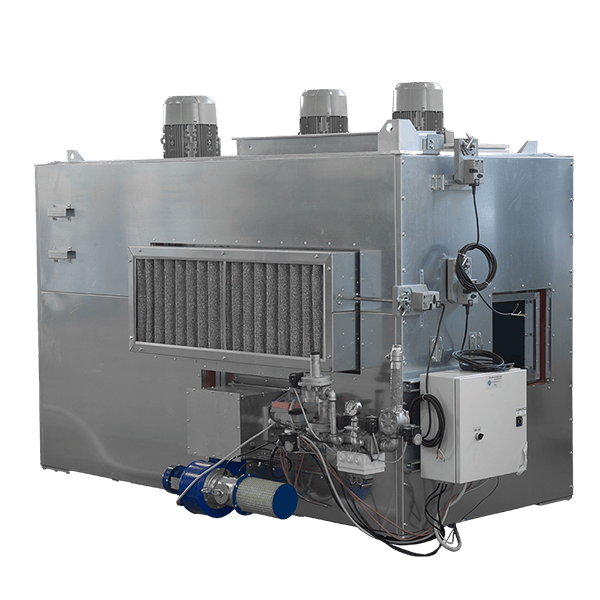

RECUBE Plug Fan con doppio lancio, singola presa, singolo riscaldo e presa di aria fresca

Ventilatore a motore triplo

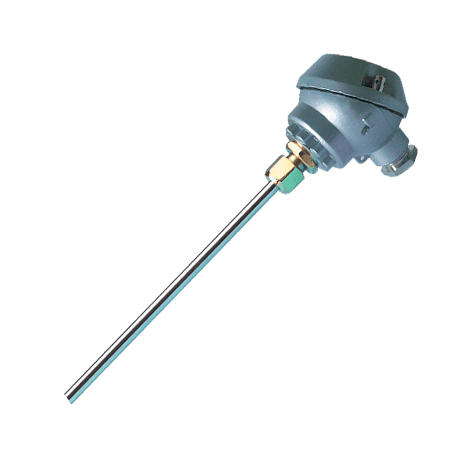

La macchina di ventilazione RECUBE Plug Fan triplo motore con doppio lancio, singola ripresa con singolo riscaldo e prese d’aria fresche permette di rendere minimi gli elementi in campo ottenendo al contempo il circuito desiderato. L’obbiettivo che si vuole raggiungere con il circuito desiderato è di avere due temperature di lancio e due flussi diversi, un’unica ripresa, una zona di scelta dove l’aria esausta (controllata mediante sensori di umidità o temperatura) viene sostituita con aria fresca, un unico riscaldo e successivamente due prese di aria che abbassano la temperatura del flusso che si vuole mantenere a temperatura inferiore tra le due.

Il sistema di ventilazione insonorizzato e coibentato RECUBE permette una configurazione molto efficace minimizzando i sistemi di controllo umidità, controllo LEL e riscaldo realizzando allo stesso tempo un risultato di doppio circuito di lancio a temperature differenti e singola ripresa di aspirazione su cappe di rotocalco, essicatori e cappe flessografiche o macchine di laminazione e spalmatura.

Allegati

RICHIEDI INFORMAZIONI

Motore Quadruplo

RECUBE Plug Fan quadrupla - Motore quadruplo

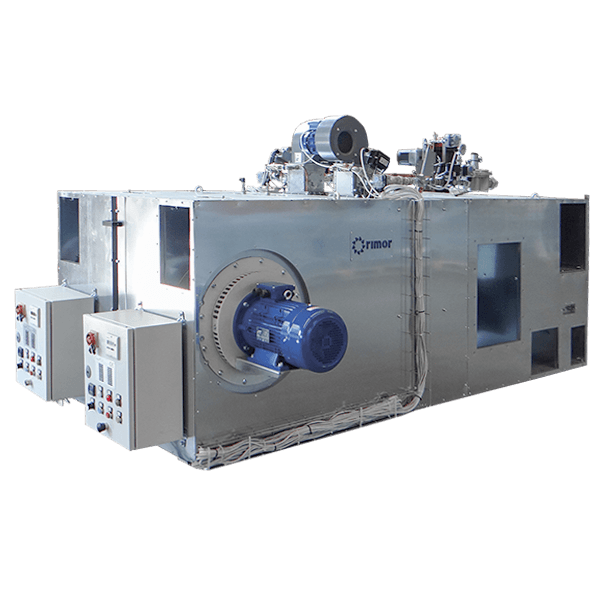

RECUBE Plug Fan quadrupla

Ventilatore a motore quadruplo

Un ventilatore industriale alta temperatura, un ventilatore industriale pala avanti, un ventilatore industriale pala rovescia e un ventilatore industriale pala avanti inseriti in un unico corpo che insieme garantiscono un circuito dove i ventilatori possono essere separati dagli altri ventilatori industriali oppure essere connessi mediante valvole automatiche o valvole manuali. I ventilatori possono essere azionati mediante inverter e controllati grazie al sistema Rimor di controllo Venturi flow measurment.

I ventilatori inseriti nella RECUBE Plug Fan quadrupla sono ventilatori ERP ad alto rendimento e possono essere eseguiti con la configurazione richiesta dal cliente evitando i giunti antivibranti di collegamento e i supporti antivibranti.

Il ventilatore industriale RECUBE Plug Fan quadrupla è la soluzione ideale per circuiti complessi e permette di ottenere risultati eccellenti.

Il ventilatore industriale RECUBE Plug Fan è una tecnologia esclusiva e brevettata da Rimor, ottenuta dopo anni di investimenti in ricerca e sviluppo. Tutti i flussi sono simulati con il sistema della fluidodinamica computazionale CFD.

Allegati

RICHIEDI INFORMAZIONI

Altre Soluzioni

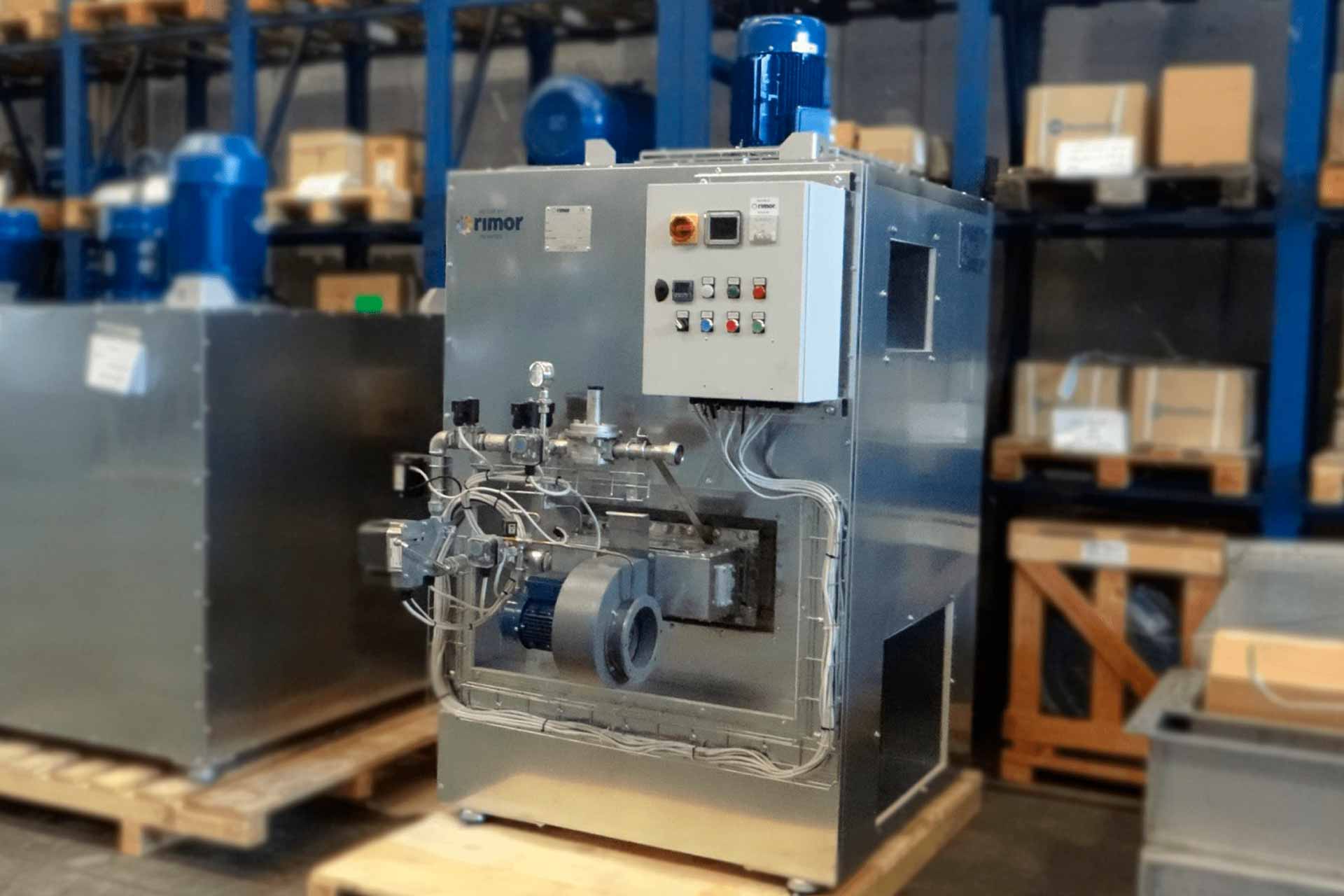

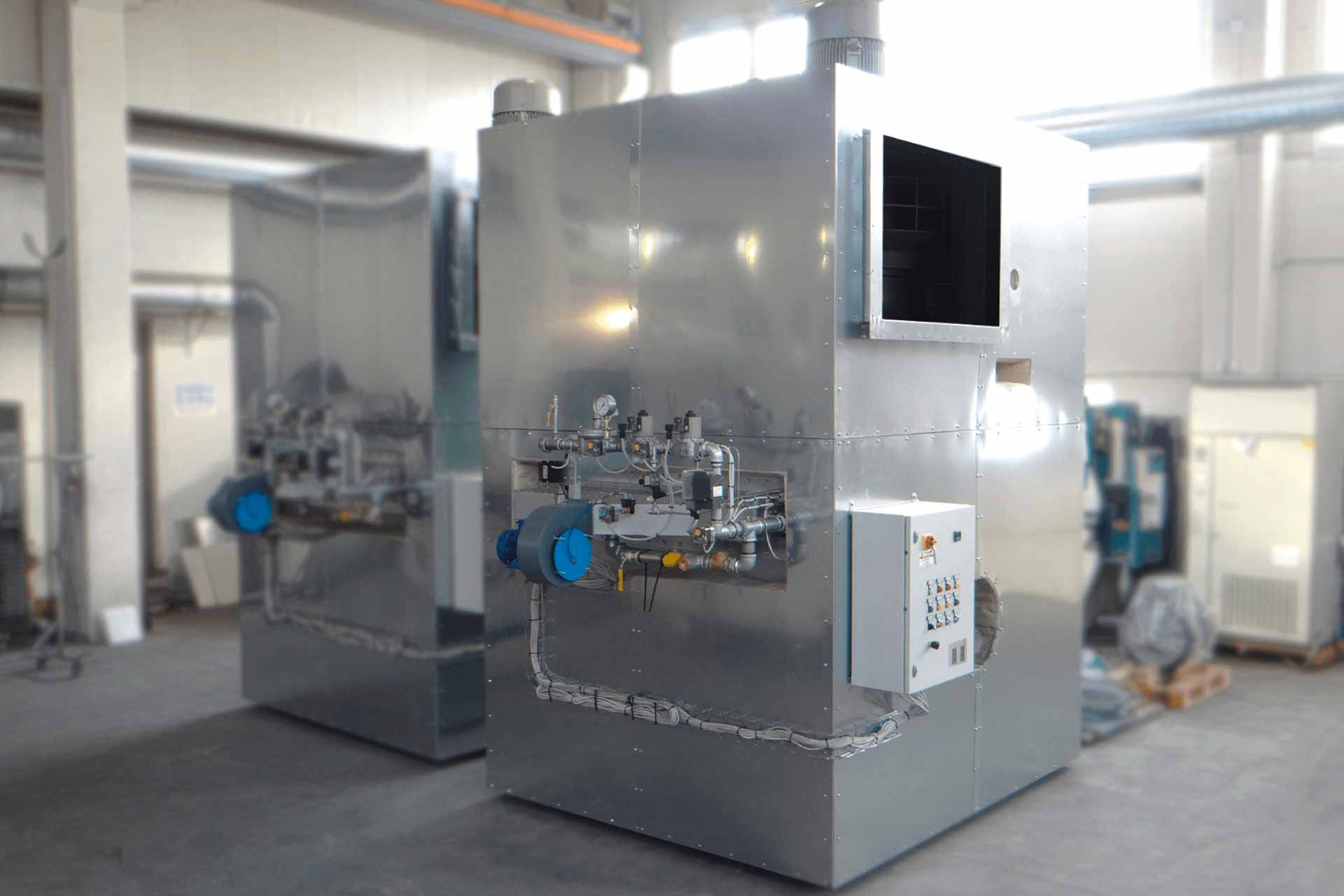

RECUBE Plug Fan con bruciatore

RECUBE Plug Fan con bruciatore

Ventilatore industriale

l ventilatore industriale RECUBE con bruciatore è una macchina di riscaldo utilizzabile in molteplici processi. E’ disponibile come macchina di riscaldo con bruciatori diretti o indiretti integrati nella macchina.

Il sistema di riscaldo e di ventilazione RECUBE è un sistema utilizzato ad esempio nelle essiccazioni, nei riscaldi dei processi di verniciatura industriale e nei processi di riscaldamento per processi termici.

Il sistema di ventilazione e di riscaldo RECUBE si utilizza in fasi di riscaldo a bassa temperatura o ad alta temperatura fino a 900°C di riscaldo, fasi di rinvenimento di metalli o fasi di preparazione ai trattamenti termici.

I sistemi RECUBE sono facilmente integrabili con le macchine del cliente e riescono a risolvere problemi di riscaldamento nei processi industriali e ambientali ad alte performance. La RECUBE offre anche la possibilità di essere dotata di valvole oltre ai sistemi di riscaldo quali bruciatori in vena d’aria o bruciatori con scambiatore di calore.

Disponibile nella versione standard e nella versione custom. La gamma standard prevede un certo numero di modelli con portate e potenze di riscaldo standard, di solito utilizzate nei processi ma la Rimor realizza agevolmente le gamme speciali per il cliente.

Allegati

RICHIEDI INFORMAZIONI
RECUBE Plug Fan per alimentazione bruciatori

RECUBE Plug Fan per alimentazione bruciatori

Ventilatore industriale

I ventilatori industriali RECUBE Plug Fan per alimentazione di bruciatori industriali trovano applicazione nella generazione dei flussi d’aria di combustione convogliati ai bruciatori industriali di tipo dissociato, non monoblocco. Questo modello quindi permette la possibilità di avere un’esecuzione di ventilatore insonorizzato e coibentato per alimentazione dei bruciatori industriali.

Il ventilatore industriale per alimentazione bruciatore industriale RECUBE Plug Fan è affidabile e di rapida e comoda manutenzione.

L’affidabilità del ventilatore di alimentazione del bruciatore industriale non è mai messa in discussione con il ventilatore industriale RECUBE Plug Fan. La possibilità di abbinare alla RECUBE, valvole dapò, valvole di regolazione, inverter, filtri in aspirazione e recuperatori permettono di realizzare un sistema per alimentazione di bruciatori semplici -o recuperativi o rigenerativi- in modo rapido e affidabile con l’esecuzione plug-in della RECUBE stessa.

I ventilatori RECUBE Plug Fan per bruciatori sono a curva piatta per la migliore gestione dei bruciatori modulanti.

Modello F.G.R. Fuel Gas Recirculation – RECUBE Plug Fan per Alimentazione Bruciatore con riduzione NOx

Durante la combustione ad alta temperatura, l’ossigeno (O₂) e l’azoto (N₂) presenti nell’aria reagiscono generando gli ossidi d’azoto NOx, responsabili di molti fenomeni inquinanti come le piogge acide e la formazione di ozono in bassa atmosfera, con note conseguenze sulla salute.

La RECUBE plug fan per alimentazione bruciatori integra un ventilatore di ricircolo esterno dei fumi in modo da ridurre la temperatura di fiamma, la concentrazione di ossigeno e alzare gli inerti (N₂ e CO₂).

Modello con Filtro – RECUBE Plug Fan per Alimentazione Bruciatore con Filtro

Il ventilatore per alimentazione bruciatori con filtro è una gamma di ve
