Ventilazione per macchine da stampa, accoppiamento e spalmatura, Printing & Converting.
Mercati
Ventilazione per macchine flexografiche
Il sistema di ventilazione a doppio ventilatore RECUBE permette di alimentare circuiti e soffierie per macchine flexografiche sia nella parte del tunnel di soffiaggio che nella parte di tamburo centrale. La macchina rappresenta una soluzione di ventilazione ideale anche per le macchine da stampa tipo stack.
Funzionamento della ventilazione per macchine flexografiche: la ventilazione del tunnel di asciugatura
Per ventilare efficacemente un tunnel di ventilazione di tipo flexografico, il sistema di ventilazione RECUBE è dotato di due ventilatori di cui uno di mandata e un secondo di aspirazione. Un circuito a due valvole permette di definire la quantità di aria ricircolato e quella emessa. La quota emessa verso l’esterno ha una pressione data dal ventilatore di aspirazione di 50 mmH20.
Funzionamento ventilazione per macchine flexografiche, la ventilazione del tamburo
Per ventilare efficacemente il tamburo di una macchina flexografica, l’unità di ventilazione RECUBE a due ventilatori, ha un ventilatore di mandata per alimentazione delle cassette del tamburo e uno di pressione simile, per aspirare aria dalle cassette di ventilazione del tamburo, con una quota maggiore al fine di riprendere l’aria con solvente.
Funzionamento della ventilazione per macchine flexografiche: la ventilazione dei gruppi stack
Le cassette stack possono essere alimentate da questa tipologia di macchina di ventilazione per PRINTING & CONVERTING.
Funzionamento della ventilazione per macchine flexografiche: la ventilazione delle zone VOC
La RECUBE è una macchina di ventilazione per alimentazione di macchine flexografiche e ha la possibilità di aspirare una quota maggiore di aria da zone con carichi di solvente e accumuli di aria da evacuare.
Ventilazione per macchine rotocalco
Il sistema di ventilazione per rotocalco prevede la necessità di un sistema di ventilazione di mandata sugli ugelli di ventilazione, sulle cappe e sui sistemi di ventilazione flottanti o semi flottanti sia rettilinei che a schiena d’asino, con infine la possibilità di ventilare con ventilatori che soffiano anche a due temperature differenti. La macchina di ventilazione RECUBE H Easy Two permette con una costruzione semplice ed economica, di ventilare le macchine rotocalco con temperature di esercizio e coibentazioni idonee all’ambiente rotocalco.
Ventilazione per macchine spalmatura
La ventilazione per macchine di spalmatura prevede una ventilazione ad alta velocità sugli ugelli e a temperature che arrivano ai valori richiesti dalle spalmature che sono 200 gradi centigradi. Il sistema di ventilazione a doppio ventilatore realizza una ventilazione con un ventilatore di mandata sulla cappa di soffiaggio e una ventilazione di asciugatura con l’altro ventilatore, con una quota maggiore di presa di aria dall’esterno al fine di mettere in depressione la cappa.
Ventilazione per macchine coating
La ventilazione delle macchine da coating permette di generare grazie alla RECUBE a doppio ventilatore una ventilazione di mandata e una ventilazione di aspirazione con la possibilità di ricircolare l’aria esausta, in quota maggiore a quella inviata, grazie al sistema di valvole presenti sulla macchina.
Ventilazione per macchine di laminating
La ventilazione per le macchine di accoppiamento o laminazione con la tecnologia RECUBE, permette di ottenere una ventilazione efficace con un ventilatore di mandata e un ventilatore di ripresa abbinato ad un sistema di valvole al fine di tenere in depressione la cappa di soffiaggio e di permettere di evacuare l’aria esausta.

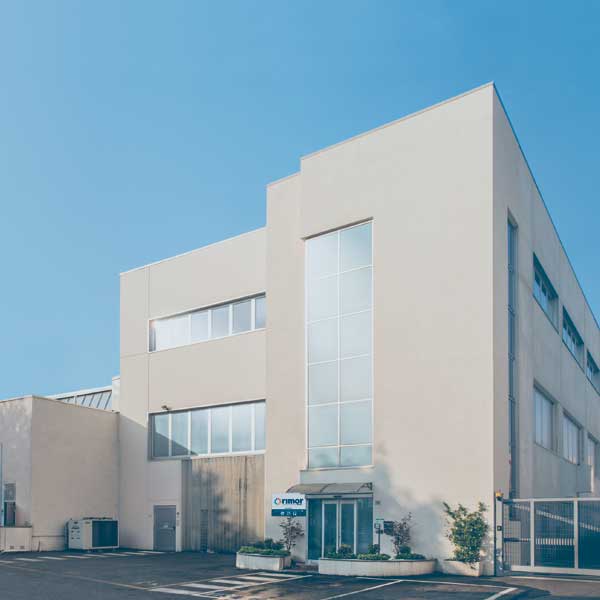

Sede Aziendale
Sede degli uffici e sito produttivo su un’area di oltre 4.000 m²
Ingegneria
La progettazione e le performance sono certificate dalle simulazioni CFD e dall’analisi FEM, svolte dall’ufficio interno di ingegneria.

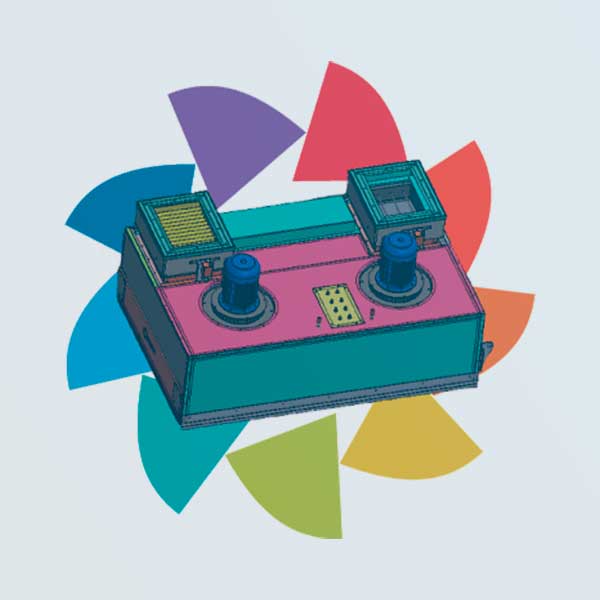

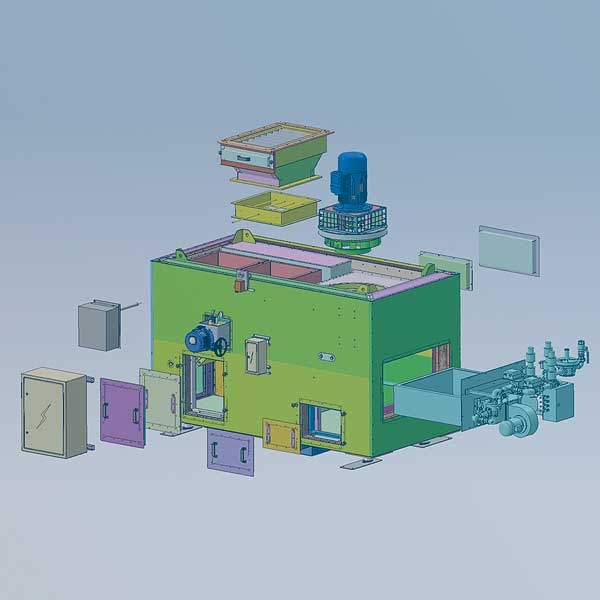

Progettazione 3D
Progettazione in 3D con software di ultima generazione e direttamente connessa alle macchine utensili.

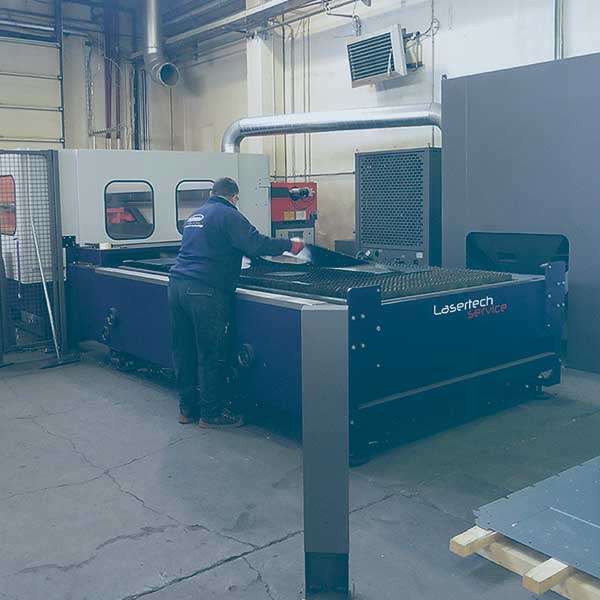

Produzione
La produzione è affidata al personale interno qualificato, addetti all’utilizzo di macchinari all’avanguardia.

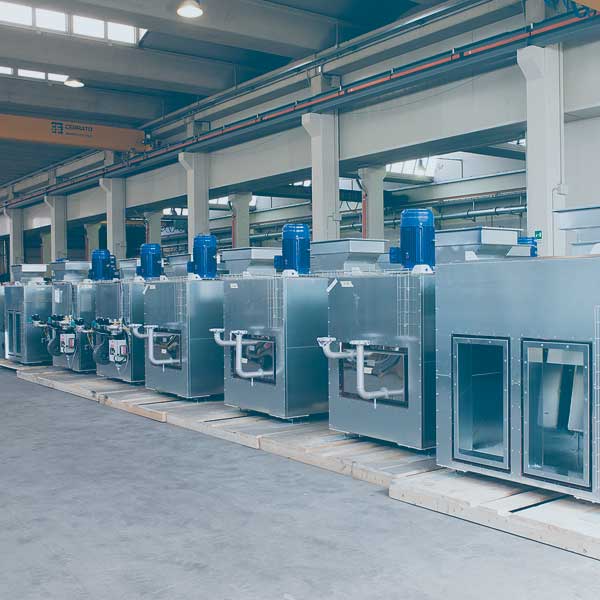

Produzione in Serie
La Rimor assicura una capacità produttiva in serie in grado di venire anche incontro alle esigenze di grandi gruppi industriali.
Commissioning On-Site
La Rimor offre in tutto il mondo e on-site presso i clienti, il final commissioning certificato con verifica dei risultati.
Prodotto Certificato
Il prodotto RECUBE oltre ad essere brevettato vanta una serie di certificazioni che ne assicurano l’affidabilità e la qualità.

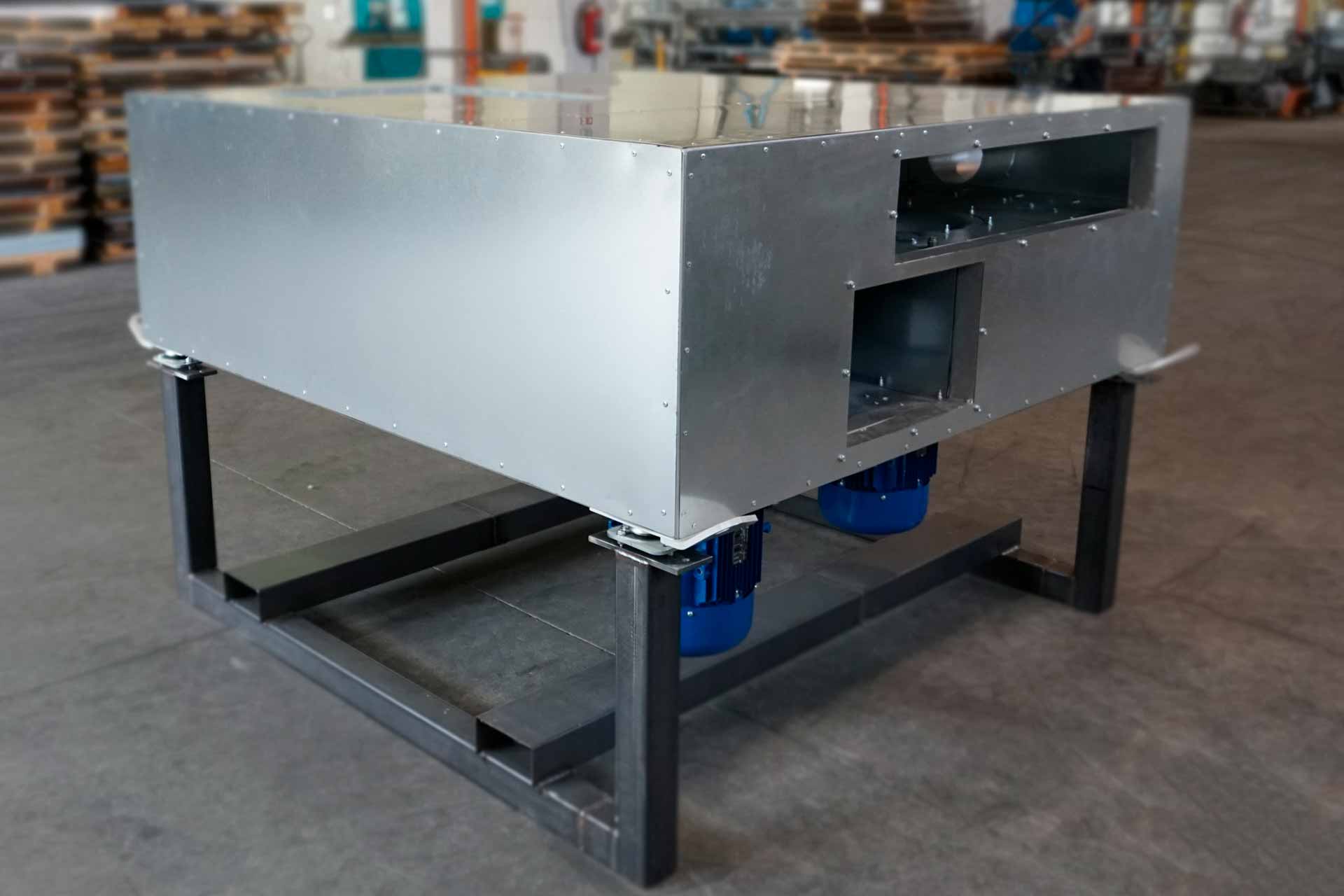

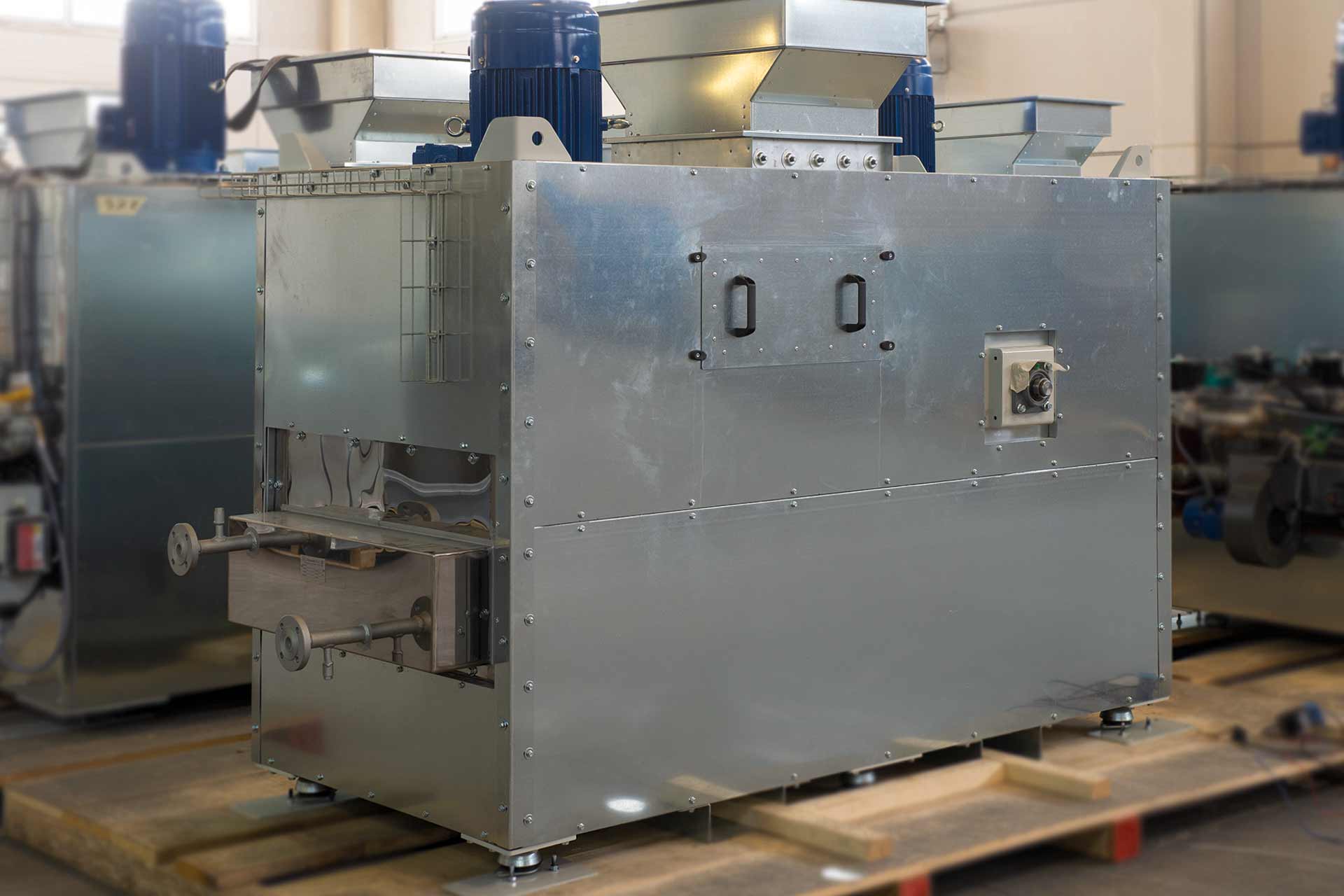

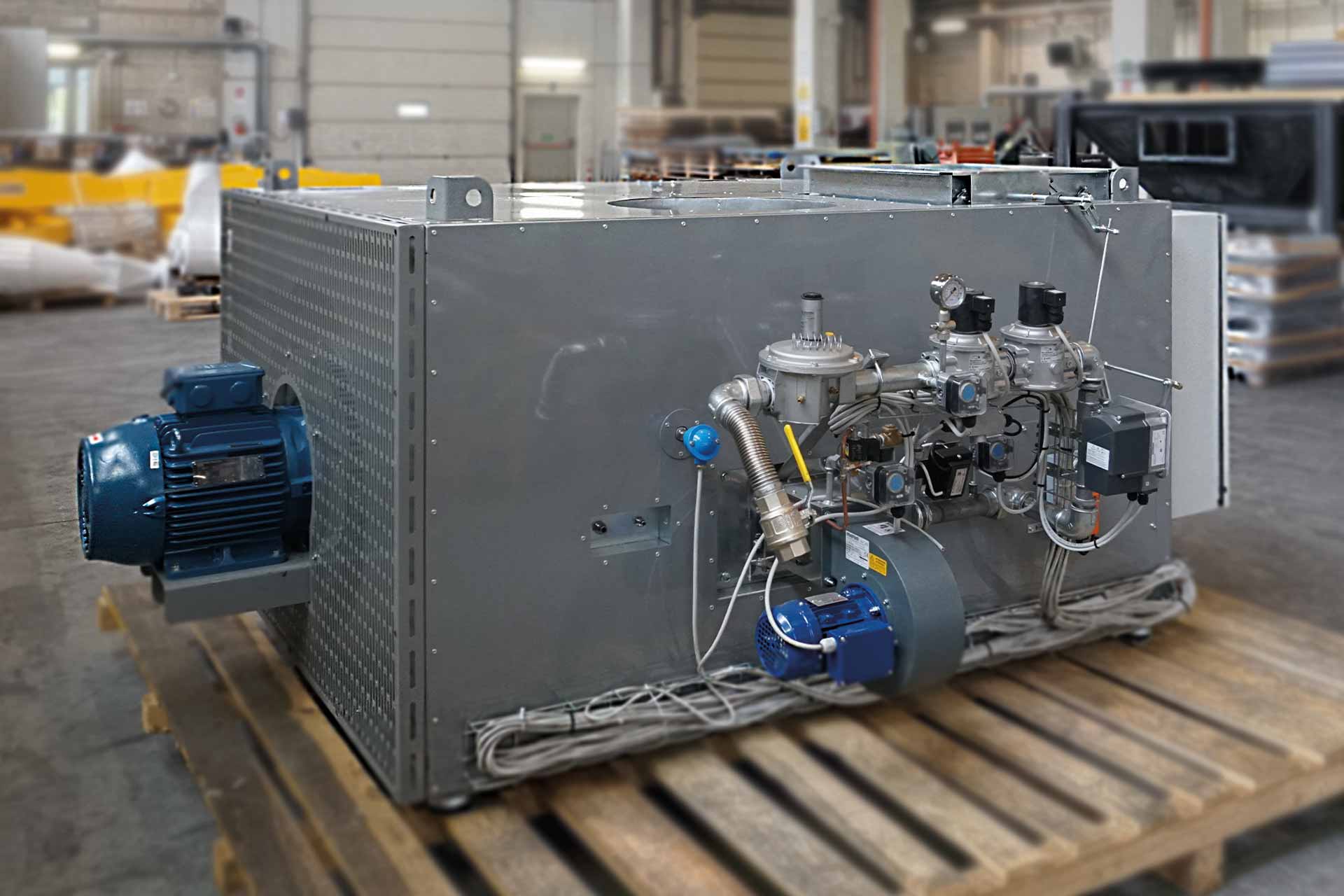

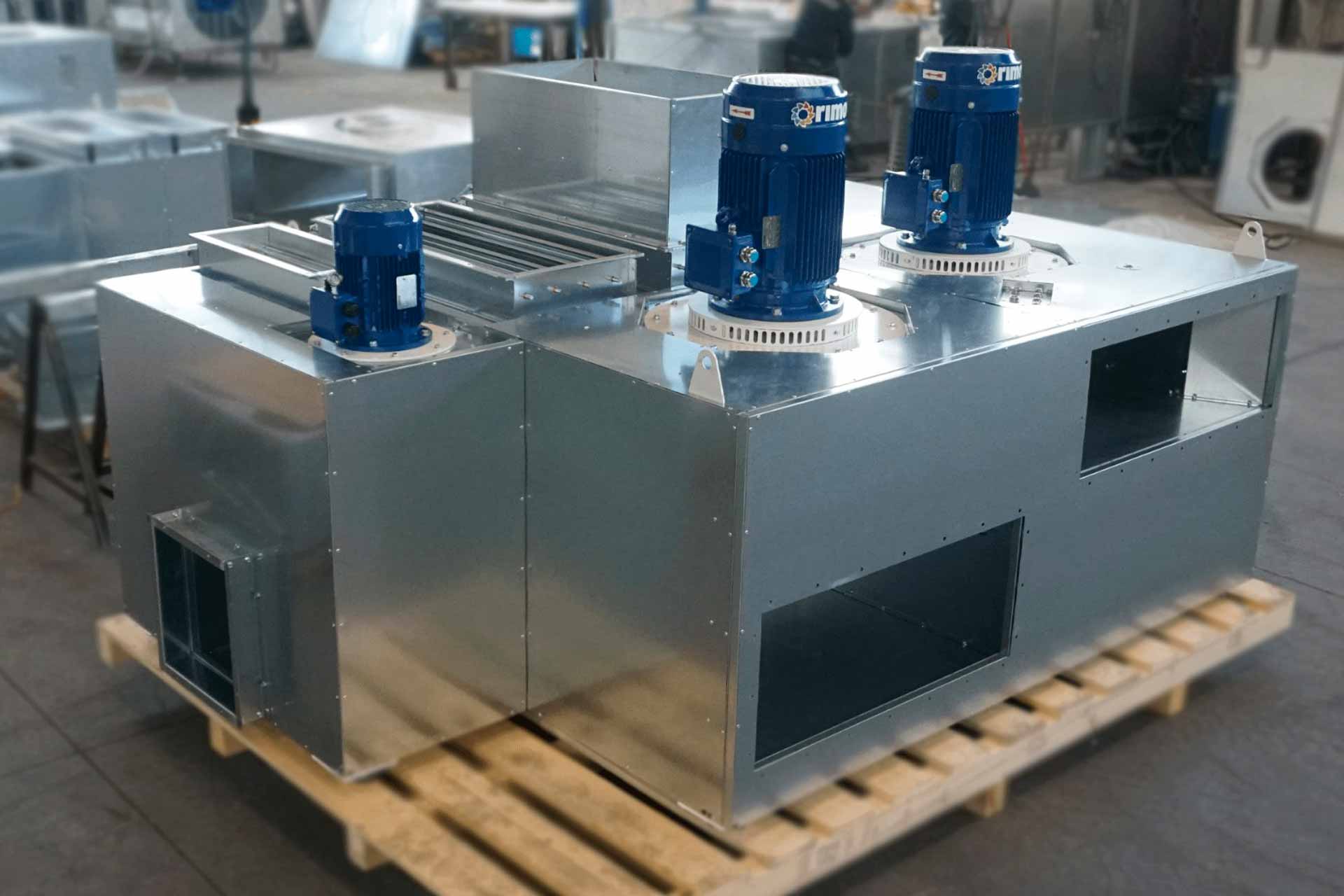

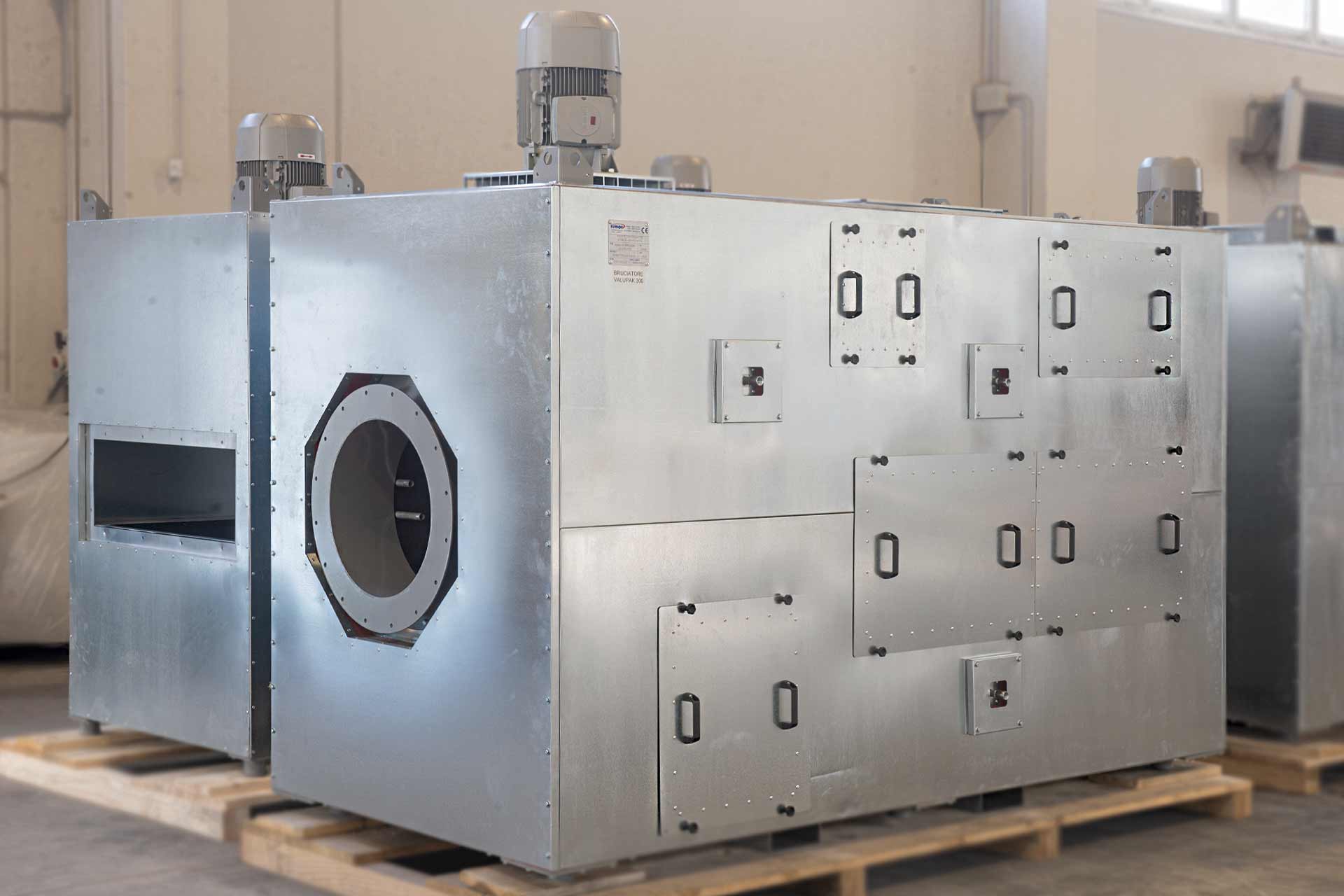

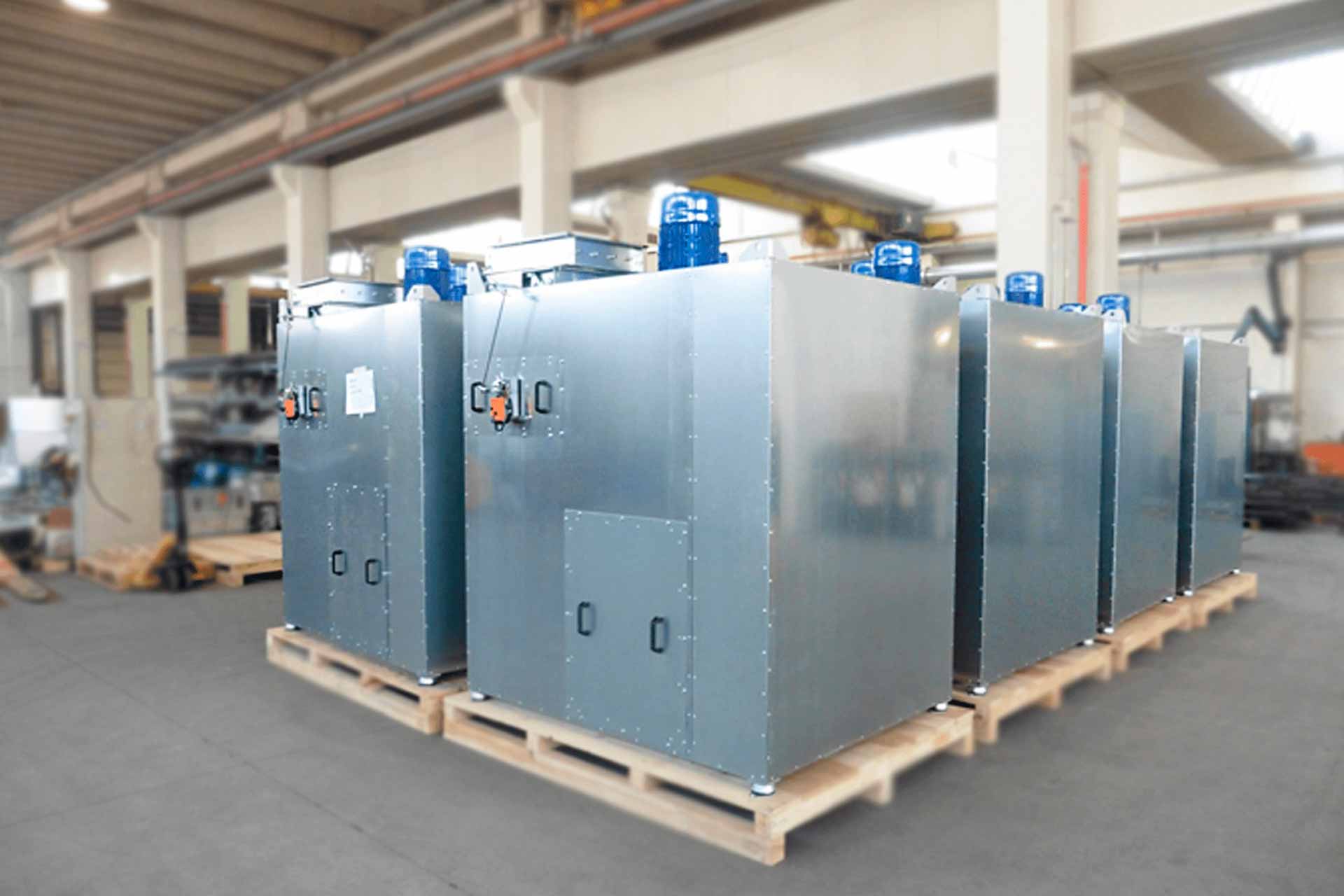

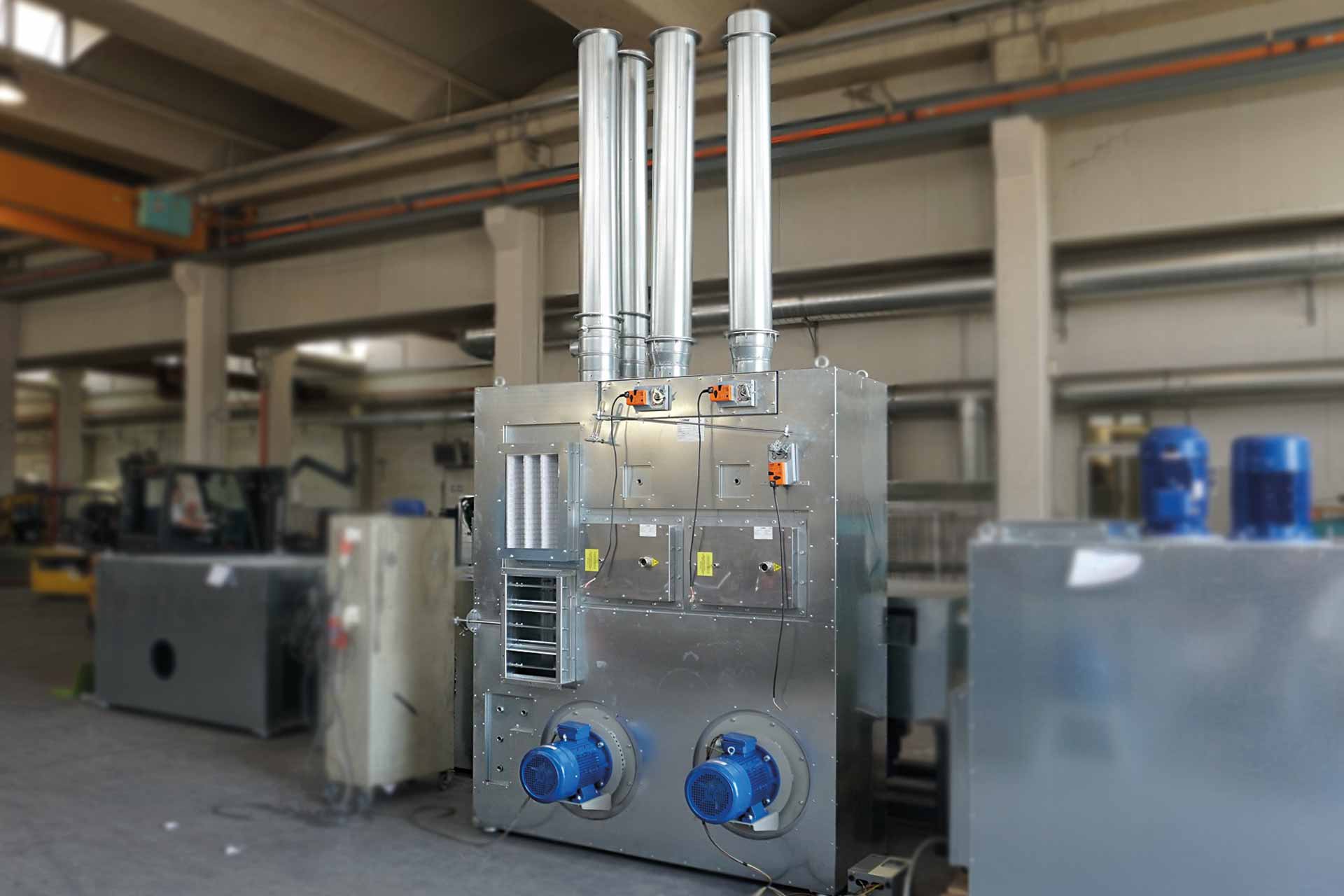

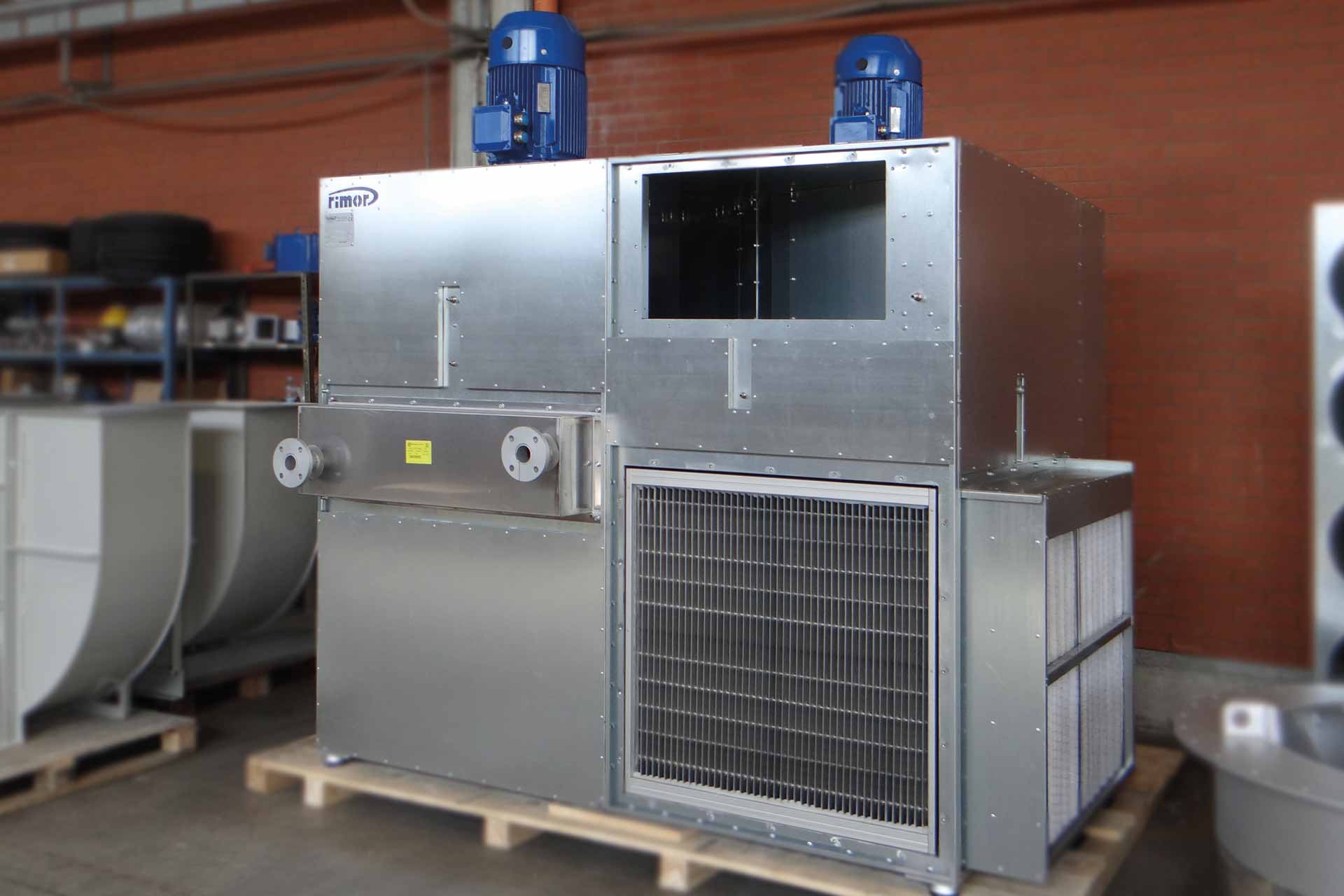

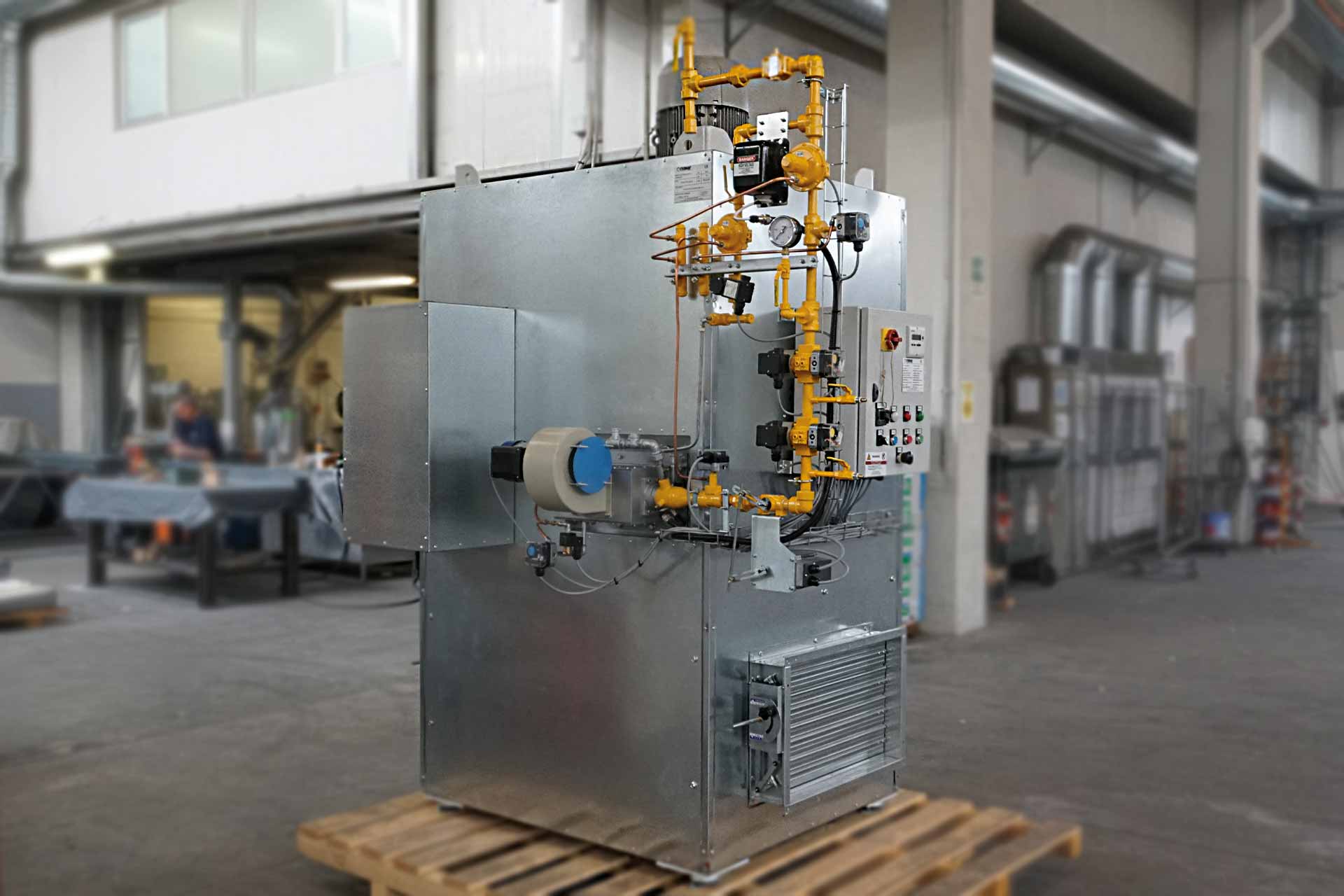

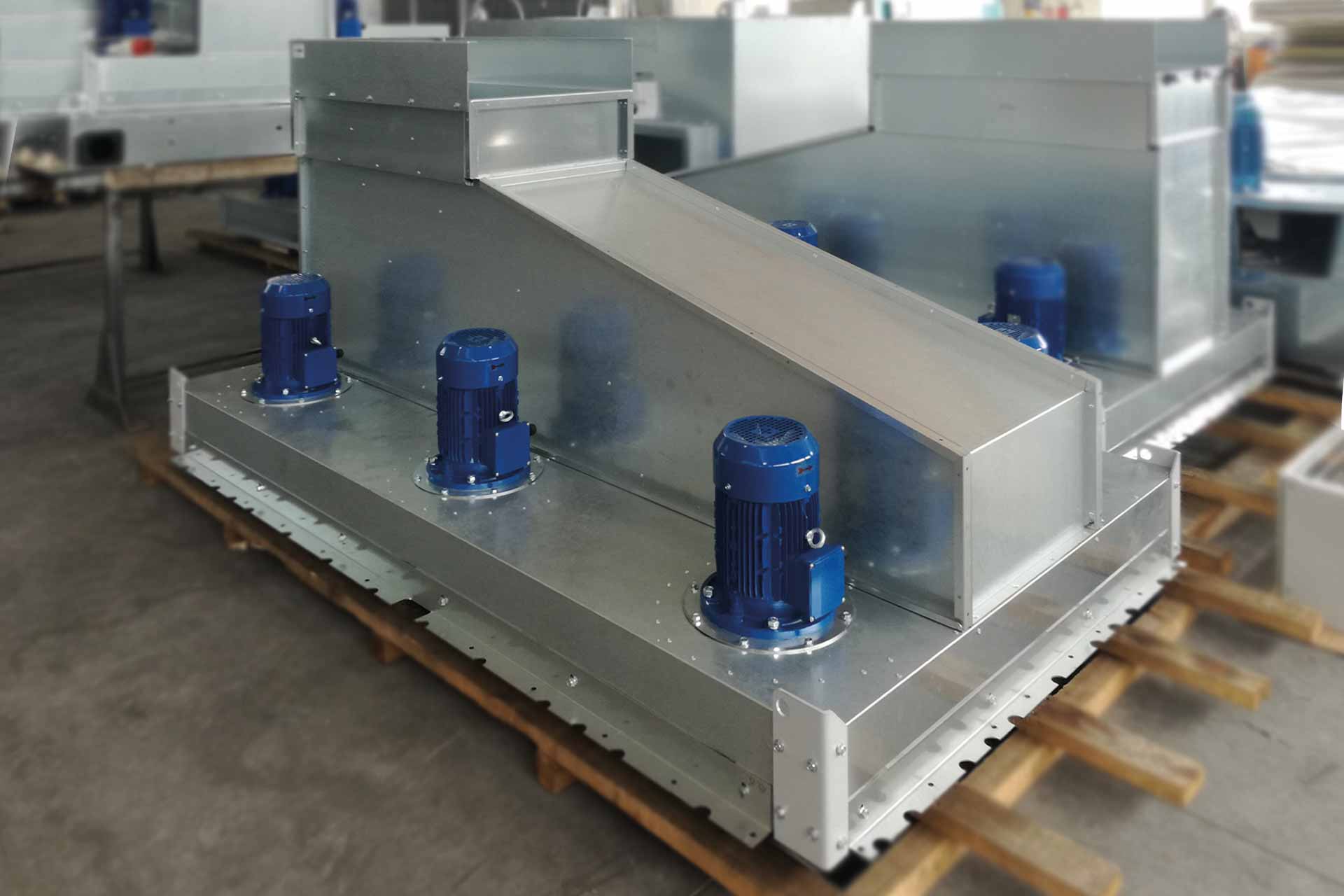

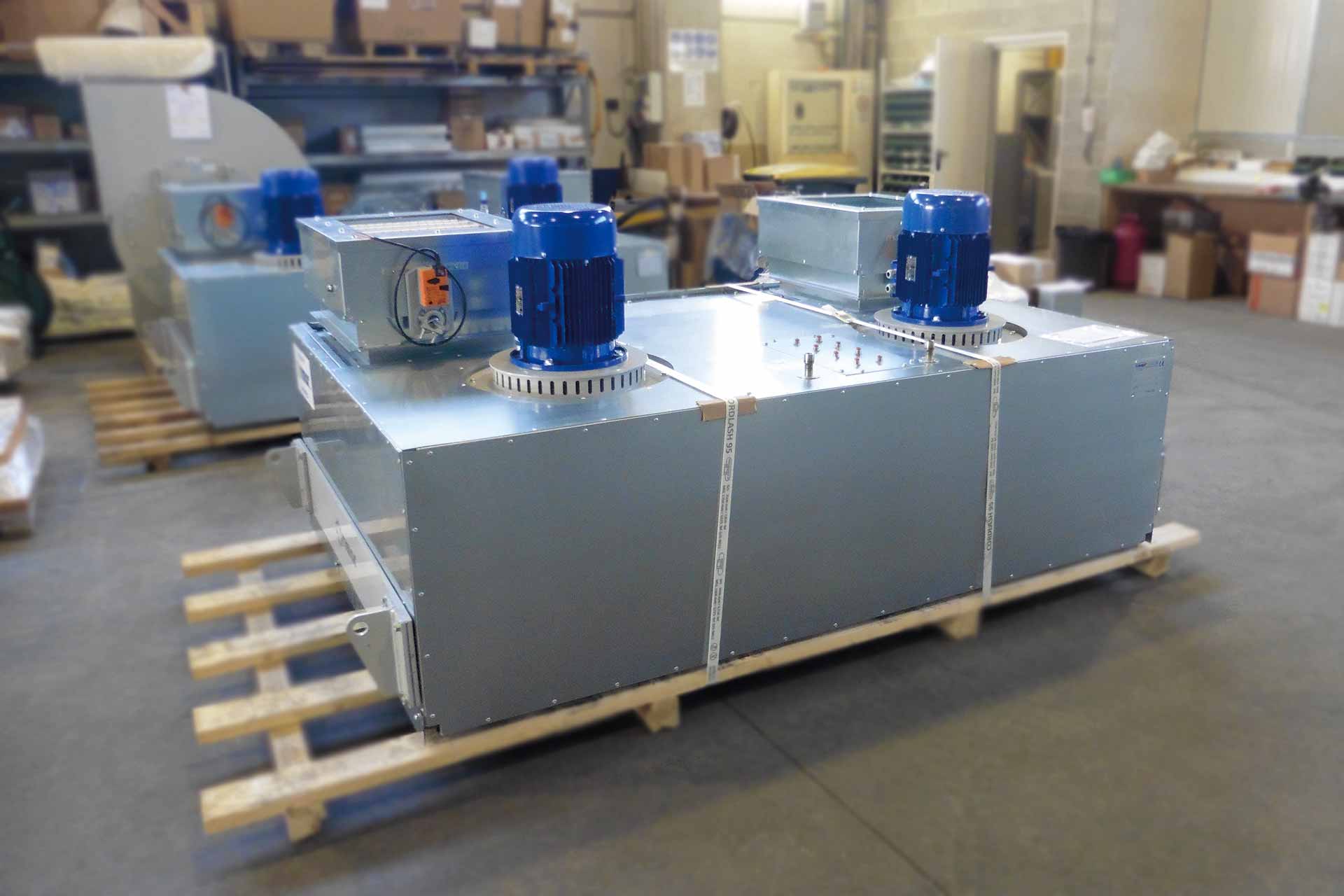

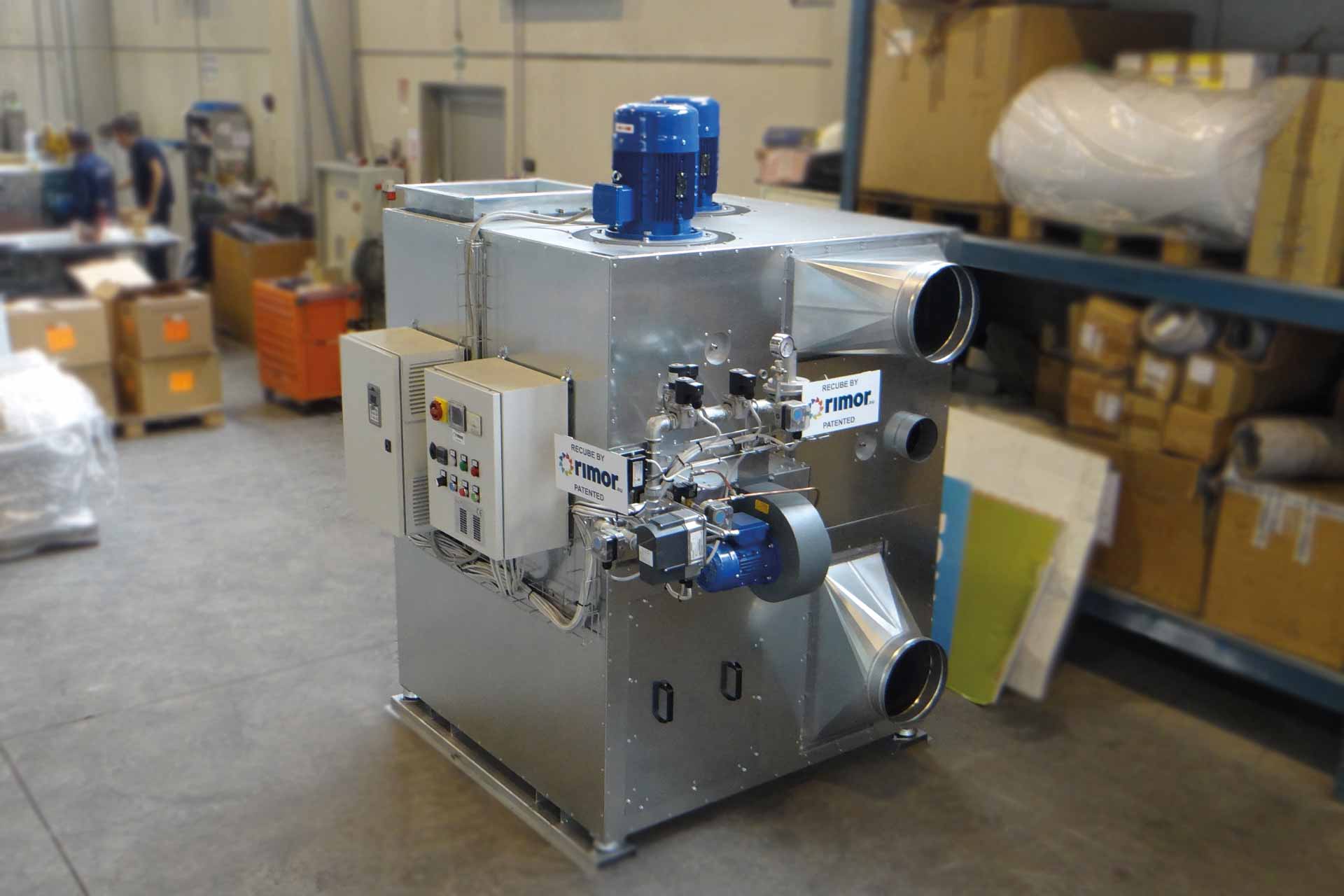

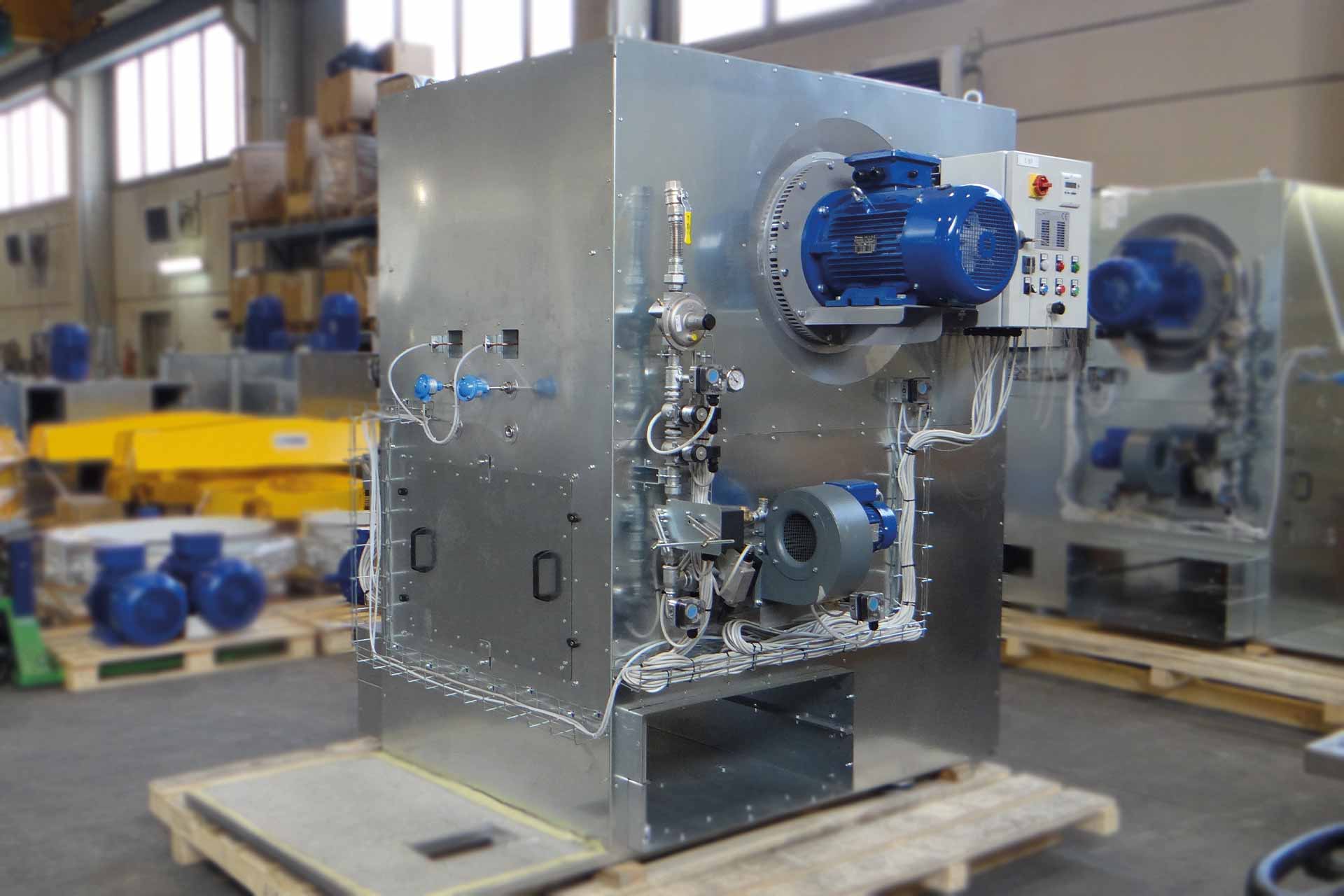

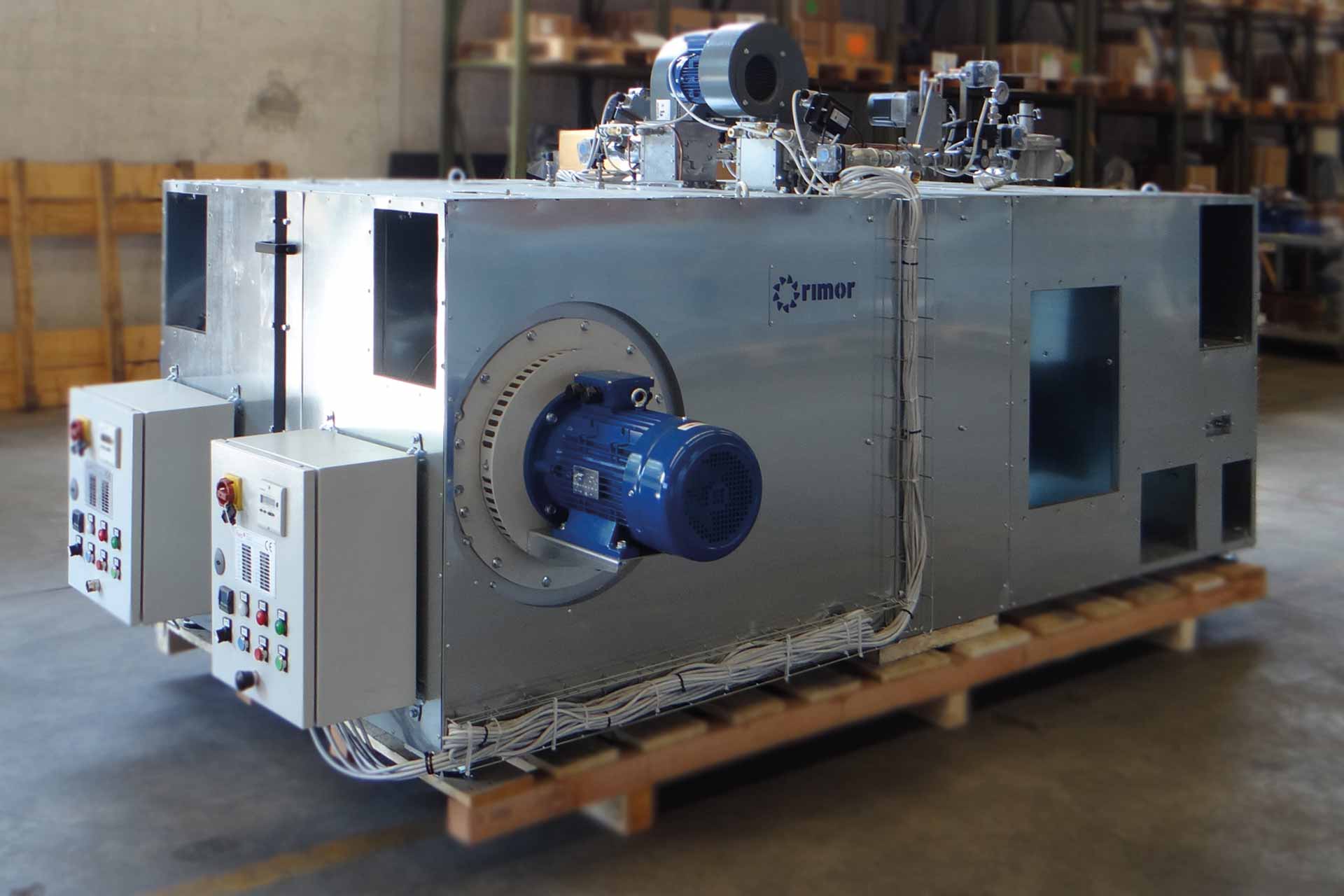

Custom Made
Ogni prodotto è altamente personalizzabile su richiesta del cliente in base alle sue esigenze.
Prodotti di Serie
| Documentazione generale: Brochure RECUBE | Flyer RECUBE | |||
|---|---|---|---|
| Serie | Immagine | Descrizione | Documentazione |
| Serie Single Fan Horizontal |  |
Sistema di ventilazione con un ventilatore e sistema di valvole per il ricircolo con filtro in ingresso e valvole posto a fianco in sviluppo orizzontale. | Brochure RECUBE |
| Serie Single Fan Filter Horizontal |  |
Sistema con un ventilatore di ricircolo con sviluppo orizzontale, filtrazione dell’aria ricircolata e sistema di valvole per il ricircolo con filtro in ingresso di aria fresca e filtro aria ricircolata. | Brochure RECUBE |
| Serie Single Fan Vertical |  |
Macchina di ventilazione ad un ventilatore con valvole a bordo in sviluppo verticale. Le valvole sono da abbinare a circuito in depressione con ventilatore centrale per realizzare depressione in cappa con filtrazione in ingresso. | Brochure RECUBE |
| Serie Single Fan Top |  |
Macchina con singolo ventilatore da posizionare sul tetto del tunnel di ventilazione. | Serie One Fan Top |
| Serie Double Fan |  |
Macchina a doppio ventilatore, di mandata e aspirazione con sistema di valvole per il ricircolo con depressione in cappa con filtrazione in ingresso. | Brochure RECUBE |
| Serie Triple Fan Single Heating |  |
Unità di ventilazione con ventilatori a doppio circuito di mandata e singolo circuito di ripresa in comune con singolo riscaldo. | Brochure RECUBE |
| Serie Triple Fan Double Heating |  |
Sistema con due ventilatori di mandata, singolo ventilatore di ripresa e doppio riscaldo in modo da avere due temperature separate con un sistema di valvole di ricircolo modulanti e filtrazione in ingresso. | Brochure RECUBE |
| Serie Easy Two |  |
Sistema di ventilazione a due ventilatori con riscaldo esterno e tipologia di ricircolo con valvole e filtrazione in ingresso. | Serie Easy Two |
| Serie H Easy Two |  |
Sistema di ventilazione a due ventilatori con riscaldo sulla mandata. | Serie H Easy Two |
| Documentazione generale: Brochure RECUBE | Flyer RECUBE |
|---|
| Serie |
|
Sistema di ventilazione con un ventilatore e sistema di valvole per il ricircolo con filtro in ingresso e valvole posto a fianco in sviluppo orizzontale. |
|
Serie Single Fan Filter Horizontal Sistema con un ventilatore di ricircolo con sviluppo orizzontale, filtrazione dell’aria ricircolata e sistema di valvole per il ricircolo con filtro in ingresso di aria fresca e filtro aria ricircolata. |
|
Macchina di ventilazione ad un ventilatore con valvole a bordo in sviluppo verticale. Le valvole sono da abbinare a circuito in depressione con ventilatore centrale per realizzare depressione in cappa con filtrazione in ingresso. |
|
Macchina con singolo ventilatore da posizionare sul tetto del tunnel di ventilazione. |
|
Macchina a doppio ventilatore, di mandata e aspirazione con sistema di valvole per il ricircolo con depressione in cappa con filtrazione in ingresso. |
|
Serie Triple Fan Single Heating Unità di ventilazione con ventilatori a doppio circuito di mandata e singolo circuito di ripresa in comune con singolo riscaldo. |
|
Serie Triple Fan Double Heating Sistema con due ventilatori di mandata, singolo ventilatore di ripresa e doppio riscaldo in modo da avere due temperature separate con un sistema di valvole di ricircolo modulanti e filtrazione in ingresso. |
|
Sistema di ventilazione a due ventilatori con riscaldo esterno e tipologia di ricircolo con valvole e filtrazione in ingresso. |
|
Sistema di ventilazione a due ventilatori con riscaldo sulla mandata. |
Custom Made
Accessori
| Accessorio | Immagine | Descrizione | Documentazione |
|---|---|---|---|
| Recube Control Drive |  |
Il PLC (Programmable Logic Controller) è un dispositivo o sistema digitale elettronico che utilizza una memoria programmabile per memorizzare informazioni o istruzioni, atte a realizzare specifiche funzioni per la gestione di macchine e processi. | Brochure Control Drive |
| Inverter |  |
L’inverter è un convertitore di tensione e frequenza in grado di generare un sistema trifase controllato in tensione e frequenza, per rendere possibile la variazione di velocità dei motori asincroni trifase o dei motori vettoriali. | Listino Inverter Brochure Inverter |
| Sistemi di campionamento con sensore LEL |  |
Uno strumento che permette il controllo e la misurazione di tre parametri: temperatura, l’umidità nel caso di processi che coinvolgono l’acqua e il vapore e il LEL (lower explosive limit) nel caso di utilizzo di solventi che possono essere oggetto di combustione. | Richiedi Info |
| Sensore di umidità |  |
Strumento utilizzato per la misurazione dell’umidità. | Richiedi Info |
| Sensore di pressione |  |
Strumento utilizzato per la misurazione della pressione. | Richiedi Info |
| Sensore di temperatura |  |
Strumento utilizzato per la misurazione della temperatura. | Richiedi Info |
| Bruciatore a gas |  |
I bruciatori diretti a gas o indiretti con camere di combustione sono soluzioni di riscaldo estremamente precisi. | Richiedi Info |
| Batteria ad olio |  |
Uno strumento composto da più tubazioni, che sono attraversate da olio. La funzione dell’olio è di riscaldare l’aria che attraversa lo strumento, alla temperatura desiderata. | Richiedi Info |
| Batteria elettrica |  |
Uno strumento con delle resistenze elettriche all’interno, che alimentate, riscaldano l’aria che attraversa la batteria, alla temperatura desiderata. | Richiedi Info |
| Recuperatore di calore |  |
I recuperatori aria/aria sono sistemi di scambio termico dove un fluido caldo viene fatto passare attraverso un gruppo di alette di alluminio che sono a contatto di un circuito freddo nel quale viene fatto passare un fluido da riscaldare. | Richiedi Info |
| Accessorio |
|---|
|
Recube Control Drive Il PLC (Programmable Logic Controller) è un dispositivo o sistema digitale elettronico che utilizza una memoria programmabile per memorizzare informazioni o istruzioni, atte a realizzare specifiche funzioni per la gestione di macchine e processi. |
|
Inverter L’inverter è un convertitore di tensione e frequenza in grado di generare un sistema trifase controllato in tensione e frequenza, per rendere possibile la variazione di velocità dei motori asincroni trifase o dei motori vettoriali. |
|
Sistemi di campionamento con sensore LEL Uno strumento che permette il controllo e la misurazione di tre parametri: temperatura, l’umidità nel caso di processi che coinvolgono l’acqua e il vapore e il LEL (lower explosive limit) nel caso di utilizzo di solventi che possono essere oggetto di combustione. |
|
Sensore di umidità Strumento utilizzato per la misurazione dell’umidità. |
|
Sensore di pressione Strumento utilizzato per la misurazione della pressione. |
|
Sensore di temperatura Strumento utilizzato per la misurazione della temperatura. |
|
Bruciatore a gas I bruciatori diretti a gas o indiretti con camere di combustione sono soluzioni di riscaldo estremamente precisi. |
|
Batteria ad olio Uno strumento composto da più tubazioni, che sono attraversate da olio. La funzione dell’olio è di riscaldare l’aria che attraversa lo strumento, alla temperatura desiderata. |
|
Batteria elettrica Uno strumento con delle resistenze elettriche all’interno, che alimentate, riscaldano l’aria che attraversa la batteria, alla temperatura desiderata. |
|
Recuperatore di calore I recuperatori aria/aria sono sistemi di scambio termico dove un fluido caldo viene fatto passare attraverso un gruppo di alette di alluminio che sono a contatto di un circuito freddo nel quale viene fatto passare un fluido da riscaldare. |
Giranti
| Girante | Immagine | Descrizione | Documentazione |
|---|---|---|---|
| Serie RRM |  |
Le giranti centrifughe appartenenti a questa serie ad alto rendimento sono ideali per l’aspirazione di polveri, fumi e materiali in genere in miscela con l’aria. Queste giranti sono inoltre caratterizzati da una curva della potenza assorbita molto piatta, tale da non sovraccaricare il motore nemmeno funzionando a bocche libere. | Serie RRM |
| Serie RRB |  |
Le giranti centrifughe appartenenti a questa serie ad alto rendimento sono ideali per aspirazione di aria pulita o leggermente polverosa negli impianti di ventilazione, aspirazione, raffreddamento, essicazione, eliminazione fumi. E inoltro in tutte quelle applicazioni in cui è necessario il trasporto di aria con basse pressioni. | Serie RRB |
| Serie RRU |  |
Le giranti centrifughe appartenenti a questa serie ad alto rendimento sono ideali per l’aspirazione di polveri, fumi e materiali in genere in miscela con l’aria. Questi ventilatori sono inoltre caratterizzati da una curva della potenza assorbita molto piatta, tale da non sovraccaricare il motore nemmeno funzionando a bocche libere. | Serie RRU |
| Serie RPA |  |
Le giranti centrifughe appartenenti a questa serie ad alto rendimento sono ideali per l’aspirazione di aria pulita o leggermente polverosa negli impianti di ventilazione, aspirazione, raffreddamento, essicazione, eliminazione fumi. E inoltro in tutte quelle applicazioni in cui è necessario il trasporto di aria con basse pressioni. | Serie RPA |
| Serie RRT |  |
Le giranti centrifughe appartenenti a questa serie ad alto rendimento sono ideali per l’aspirazione di polveri, fumi e materiali in genere in miscela con l’aria. Queste giranti sono inoltre caratterizzati da una curva della potenza assorbita molto piatta, tale da non sovraccaricare il motore nemmeno funzionando a bocche libere. | Serie RRT |
| Serie RRP |  |
Le giranti centrifughe appartenenti a questa serie ad alto rendimento sono ideali per l’aspirazione di polveri, fumi e materiali in genere in miscela con l’aria. Queste giranti sono inoltre caratterizzati da una curva della potenza assorbita molto piatta, tale da non sovraccaricare il motore nemmeno funzionando a bocche libere. | Serie RRP |
| Girante |
|---|
|
Serie RRM Le giranti centrifughe appartenenti a questa serie ad alto rendimento sono ideali per l’aspirazione di polveri, fumi e materiali in genere in miscela con l’aria. Queste giranti sono inoltre caratterizzati da una curva della potenza assorbita molto piatta, tale da non sovraccaricare il motore nemmeno funzionando a bocche libere. |
|
Serie RRB Le giranti centrifughe appartenenti a questa serie ad alto rendimento sono ideali per aspirazione di aria pulita o leggermente polverosa negli impianti di ventilazione, aspirazione, raffreddamento, essicazione, eliminazione fumi. E inoltro in tutte quelle applicazioni in cui è necessario il trasporto di aria con basse pressioni. |
|
Serie RRU Le giranti centrifughe appartenenti a questa serie ad alto rendimento sono ideali per l’aspirazione di polveri, fumi e materiali in genere in miscela con l’aria. Questi ventilatori sono inoltre caratterizzati da una curva della potenza assorbita molto piatta, tale da non sovraccaricare il motore nemmeno funzionando a bocche libere. |
|
Serie RPA Le giranti centrifughe appartenenti a questa serie ad alto rendimento sono ideali per l’aspirazione di aria pulita o leggermente polverosa negli impianti di ventilazione, aspirazione, raffreddamento, essicazione, eliminazione fumi. E inoltro in tutte quelle applicazioni in cui è necessario il trasporto di aria con basse pressioni. |
|
Serie RRT Le giranti centrifughe appartenenti a questa serie ad alto rendimento sono ideali per l’aspirazione di polveri, fumi e materiali in genere in miscela con l’aria. Queste giranti sono inoltre caratterizzati da una curva della potenza assorbita molto piatta, tale da non sovraccaricare il motore nemmeno funzionando a bocche libere. |
|
Serie RRP Le giranti centrifughe appartenenti a questa serie ad alto rendimento sono ideali per l’aspirazione di polveri, fumi e materiali in genere in miscela con l’aria. Queste giranti sono inoltre caratterizzati da una curva della potenza assorbita molto piatta, tale da non sovraccaricare il motore nemmeno funzionando a bocche libere. |
| Altre classi di coibentazione per fasce di temperatura diverse da quelli sopraindicati sono disponibili su richiesta. |
Motori
| Polarità | Efficienza Energetica | Normative | Documentazione | |
|---|---|---|---|---|
| 2-4-6 | IE2-IE3-IE4 | CSA, UL, NEMA, EAC | Richiedi Info | |
| Specifiche | |
|---|---|
| Polarità | 2-4-6 |
| Efficienza Energetica | IE2-IE3-IE4 |
| Normative | CSA, UL, NEMA, EAC |
| Documentazione | Richiedi Info |
Coibentazioni
| Tipologia | Descrizione | Documentazione | |
|---|---|---|---|
| Classe 1 | Coibentazione per isolamento termico in ambiente con temperature d’esercizio fino a 60 °C. | Richiedi Info | |
| Classe 2 | Coibentazione per isolamento termico in ambiente con temperature d’esercizio comprese tra 125-150 °C. | Richiedi Info | |
| Classe 3 | Coibentazione per isolamento termico in ambiente con temperature d’esercizio comprese tra 155-200 °C. | Richiedi Info | |
| Classe 4 | Coibentazione per isolamento termico in ambiente con temperature d’esercizio comprese tra 205-250 °C. | Richiedi Info | |
| Classe 5 | Coibentazione per isolamento termico in ambiente con temperature d’esercizio comprese tra 255-300 °C | Richiedi Info | |
| Classe 6 | Coibentazione per isolamento termico in ambiente con temperature d’esercizio comprese tra 305-350 °C. | Richiedi Info | |
| Classe 7 | Coibentazione per isolamento termico in ambiente con temperature d’esercizio comprese tra 355-400 °C. | Richiedi Info | |
| Altre classi di coibentazione per fasce di temperatura diverse da quelli sopraindicati sono disponibili su richiesta. | |||
| Tipologia | Descrizione |
|---|---|
| Classe 1 | Coibentazione per isolamento termico in ambiente con temperature d’esercizio fino a 60 °C. |
| Classe 2 | Coibentazione per isolamento termico in ambiente con temperature d’esercizio comprese tra 125-150 °C. |
| Classe 3 | Coibentazione per isolamento termico in ambiente con temperature d’esercizio comprese tra 155-200 °C. |
| Classe 4 | Coibentazione per isolamento termico in ambiente con temperature d’esercizio comprese tra 205-250 °C. |
| Classe 5 | Coibentazione per isolamento termico in ambiente con temperature d’esercizio comprese tra 255-300 °C. |
| Classe 6 | Coibentazione per isolamento termico in ambiente con temperature d’esercizio comprese tra 305-350 °C. |
| Classe 7 | Coibentazione per isolamento termico in ambiente con temperature d’esercizio comprese tra 355-400 °C. |
| Altre classi di coibentazione per fasce di temperatura diverse da quelli sopraindicati sono disponibili su richiesta. | |
Struttura
Sede degli uffici e sito produttivo su un’area di oltre 4.000 m².
Ingegneria
La progettazione e le performance sono certificate dalle simulazioni CFD e dall’analisi FEM, svolte dall’ufficio interno di ingegneria.
Progettazione 3D
Progettazione in 3D con software di ultima generazione e direttamente connessa alle macchine utensili.
Produzione
La produzione è affidata al personale interno qualificato, addetti all’utilizzo di macchinari all’avanguardia.
Produzione in Serie
La Rimor assicura una capacità produttiva in serie in grado di venire anche incontro alle esigenze di grandi gruppi industriali.
Commissioning
La Rimor offre in tutto il mondo e on-site presso i clienti, il final commissioning certificato con verifica dei risultati.
Certificazioni
Il prodotto RECUBE oltre ad essere brevettato vanta una serie di certificazioni che ne assicurano l’affidabilità e la qualità.
Custom Made
Ogni prodotto è altamente personalizzabile su richiesta del cliente in base alle sue esigenze.
Caratteristiche
Prodotti RECUBE P&C
Serie One Fan Horizontal
Ventilatori RECUBE per il Printing & Converting
E’ un sistema di ventilazione con un ventilatore e un sistema di valvole per il ricircolo con filtro in ingresso e valvole poste a fianco in sviluppo orizzontale.
Il ventilatore industriale RECUBE con sistema di riscaldo integrato è una soluzione monoblocco “Plug&Play”.
L’innovazione del sistema RECUBE permette la riduzione di tubazioni e degli ingombri, con l’integrazione della coibentazione per l’operatività ad alte temperature e la riduzione delle emissioni sonore.
Il sistema è progettato e sviluppato per una rapida installazione.
Inoltre, il sistema di ventilazione brevettato RECUBE è utilizzato nei processi di asciugatura industriale e di riscaldamento del settore del Printing & Converting.
L’innovativo brevetto RECUBE, permette all’unità di essere altamente insonorizzata.
Le dimensioni e le caratteristiche di ogni singolo modello sono personalizzabili.
Allegati
Serie Single Fan Filter Horizontal
Ventilatori RECUBE per il Printing & Converting
E’ un sistema di ventilazione con un ventilatore di ricircolo con sviluppo orizzontale e filtrazione dell’aria ricircolata. Il tutto abbinato ad un sistema di valvole per il ricircolo con filtro in ingresso di aria fresca e filtro per l’aria ricircolata.
Il ventilatore industriale RECUBE con sistema di riscaldo integrato è una soluzione monoblocco “Plug&Play”.
L’innovazione del sistema RECUBE permette la riduzione di tubazioni e degli ingombri, con l’integrazione della coibentazione che permette l’isolamento termico e la riduzione delle emissioni sonore.
Il sistema è progettato e sviluppato per una rapida installazione.
L’innovativo brevetto RECUBE, permette all’unità di essere altamente insonorizzata.
Le dimensioni e le caratteristiche di ogni singolo modello sono personalizzabili.
Allegati
Serie Single Fan Vertical
RECUBE Plug Fan con valvole, filtri, scambiatori, bruciatori, recuperatori
La RECUBE Plug Fan, ventilatore insonorizzato e coibentato, permette di risolvere i problemi di riscaldo e filtrazione dell’aria. La RECUBE può integrare agilmente:
- filtri;
- batterie di riscaldo a vapore;
- batterie di riscaldo acqua calda;
- batterie di riscaldo ad olio;
- bruciatori a gas per riscaldo e per essiccazione.
La stessa RECUBE può anche risolvere problemi di raffreddamento integrando agilmente batterie ad acqua refrigerata e acqua glicolata.
Il ventilatore RECUBE Plug Fan è un ventilatore industriale con possibilità di integrare valvole di regolazione per realizzare semplici circuiti di riscaldo anche avendo più ingressi, permettendo così il ricircolo dell’aria riscaldata in forni industriali, in impianti di essiccazione di vernice a polvere e a liquido e in sistemi per riscaldo e rinvenimento.
Il ventilatore RECUBE insonorizzato completo di cabina afona e coibentazione è in grado di accogliere recuperatori a flussi incrociati e sistemi di controllo e misura della portata (sistema brevettato a Venturi per la misurazione della portata e della pressione, facilmente integrabile con l’inverter di regolazione).
Allegati
Serie Single Fan Top
Ventilatori RECUBE per il Printing & Converting
Unità di ventilazione con singolo ventilatore da posizionare sul tetto del tunnel di ventilazione.
Il ventilatore industriale RECUBE con sistema di riscaldo integrato è una soluzione monoblocco “Plug&Play”.
L’innovazione del sistema RECUBE permette la riduzione di tubazioni e degli ingombri, con l’integrazione della coibentazione che permette l’isolamento termico e la riduzione delle emissioni sonore.
Il sistema è progettato e sviluppato per una rapida installazione. L’unità di ventilazione RECUBE è utilizzabile in fasi di riscaldo a bassa temperatura e con adeguate soluzioni di coibentazione, ad alte temperature fino ai 900°C.
Inoltre, il sistema di ventilazione brevettato RECUBE è utilizzato nei processi di verniciatura industriale e nei processi di riscaldamento per processi termici.
Il brevetto RECUBE, permette all’unità di essere altamente insonorizzata con emissioni inferiori a 70dB ad 1m di distanza.
Le dimensioni e caratteristiche di ogni singolo modello sono personalizzabili.
L’unità è stata sviluppata affinché possa garantire un ingombro ridotto per il posizionamento in spazi con altezza limitata.
Allegati
Serie Double Fan
RECUBE Plug Fan con doppio circuito di miscelazione
Il ventilatore insonorizzato e coibentato RECUBE Plug Fan della Rimor a due ventilatori realizza un semplice circuito che invia aria all’utenza, la recupera e ne sostituisce una parte con aria nuova e fresca utilizzando un recuperatore di calore per il recupero e lo scambio termico. Si usa principalmente ovunque sia necessario la ventilazione per essiccatori, ventilazione per sistemi del printing & converting, ventilazione per laminazione, ventilazione per flessografia, ventilazione per rotocalco, ventilazione con bruciatori di riscaldo a gas o altro, ventilazione per camere di essiccazione, ventilazione per forni con inquinanti da smaltire o con solventi da evaporare. Ideale per realizzare ventilazioni per verniciatura con riscaldo e controllo integrato del LEL con misuratore del solvente o dell’umidità presente all’interno del sistema.
La RECUBE Plug Fan è un circuito di ventilatori industriali insonorizzati e coibentati con inverter.
Il ventilatore RECUBE Plug Fan di Rimor è in grado di accogliere riscaldatori e scambiatori per emettere aria calda o fredda, controllata con strumenti appositi come l’inverter e strumenti di regolazione, come le valvole.
Allegati
Serie Triple Fan Single Heating
RECUBE Plug Fan con doppio lancio, singola presa, singolo riscaldo e presa di aria fresca
La macchina di ventilazione RECUBE Plug Fan triplo motore con doppio lancio, singola ripresa con singolo riscaldo e prese d’aria fresche permette di rendere minimi gli elementi in campo ottenendo al contempo il circuito desiderato. L’obbiettivo che si vuole raggiungere con il circuito desiderato è di avere due temperature di lancio e due flussi diversi, un’unica ripresa, una zona di scelta dove l’aria esausta (controllata mediante sensori di umidità o temperatura) viene sostituita con aria fresca, un unico riscaldo e successivamente due prese di aria che abbassano la temperatura del flusso che si vuole mantenere a temperatura inferiore tra le due.
Il sistema di ventilazione insonorizzato e coibentato RECUBE permette una configurazione molto efficace minimizzando i sistemi di controllo umidità, controllo LEL e riscaldo realizzando allo stesso tempo un risultato di doppio circuito di lancio a temperature differenti e singola ripresa di aspirazione su cappe di rotocalco, essicatori e cappe flessografiche o macchine di laminazione e spalmatura.
Allegati
Serie Triple Fan Double Heating
RECUBE Plug Fan con doppio lancio, singola presa e doppio riscaldo
La macchina di ventilazione RECUBE Plug Fan con doppio lancio e singola ripresa con doppio riscaldo permette di ottenere un circuito tipico dove si hanno due macchine di lancio a due utenze differenti quali ad esempio lame d’aria o essicatoi per macchine di rotocalco, macchine flessografiche, macchine di laminazione, macchine di accoppiatura e spalmatura. Questi sono esempi di utenze dove si hanno due zone di lancio d’aria e un’unica ripresa con successiva scelta di emissione verso l’esterno di aria esausta e ripresa automatica dell’aria fresca tramite filtri, necessaria a ripristinare la quota di aria esausta emessa.
La RECUBE plug fan assicura una notevole flessibilità in quanto il doppio sistema di riscaldo permette di ottenere due temperature differenti sui due lanci d’aria. Questo modello di ventilatore industriale è insonorizzato e coibentato e ciò assicura una gestione efficace del circuito.
La macchina di ventilazione RECUBE Plug Fan con doppio lancio e singola ripresa con doppio riscaldo risolve problemi di essiccazione, di gestione di due zone in depressione e di riscaldo e lancio a temperature diverse e singola ripresa mediante un unico ventilatore.
Allegati
Serie Easy Two
Ventilatori RECUBE per il Printing & Converting
La RECUBE Easy Two è la soluzione ideale per circuiti con ricircoli 0-100% con riscaldo esterno.
Il riscaldo di base è a valle del ventilatore di lancio per ottimizzare il riscaldo nelle soluzioni non coibentate a temperature inferiori.
Lo speciale sistema di valvole permette di ottimizzare spazi e costi produttivi rendendo la soluzione smart per ogni situazione.
La gamma è completa dalla taglia 350 alla taglia 500 con la copertura di tutte le portate interessanti per il settore.
L’unità di ventilazione presenta la speciale coclea acustica ad elementi rettilinei, tratto distintivo del brevetto Rimor, dove i tratti rettilinei riescono ad assorbire le onde acustiche ad ogni frequenza rendono la macchina insonorizzata.
Allegati
Serie H Easy Two
Ventilatori RECUBE per il Printing & Converting
La RECUBE H Easy Two è la soluzione ideale per circuiti con ricircoli 0-100% con riscaldo integrato.
Il riscaldo di base è a valle del ventilatore di lancio per ottimizzare il riscaldo nelle soluzioni non coibentate a temperature inferiori mentre la soluzione con riscaldo integrato è l’ideale per le situazioni coibentate con maggiori temperature di esercizio.
Lo speciale sistema di valvole permette di ottimizzare spazi e costi produttivi rendendo la soluzione smart per ogni situazione.
La gamma è completa dalla taglia 350 alla taglia 500 con la copertura di tutte le portate interessanti per il settore.
L’unità di ventilazione presenta la speciale coclea acustica ad elementi rettilinei, tratto distintivo del brevetto Rimor, dove i tratti rettilinei riescono ad assorbire le onde acustiche ad ogni frequenza rendono la macchina insonorizzata.
Allegati
Altre Soluzioni
Revamping per macchine da stampa
Ventilatori RECUBE
La serie standard RECUBE si può utilizzare per ottenere un risultato ottimale e un aumento dell’efficienza durante il processo di revamping , di rigenerazione o dove si voglia sostituire la ventilazione con altre ventilazioni più aggiornate su macchine rotocalco, macchine flexografiche, laminatrici o in genere le macchine del Printing e Converting.
Le macchine di ventilazione RECUBE per Printing & Converting della Rimor S.r.l. riescono a soddisfare diverse esigenze per esempio quelle relative al solo ramo di ripresa dalle cappe oppure quelle relative sia al ramo di mandata che a quello di ripresa. Inoltre riescono a trasformare circuiti che non prevedono la miscelazione e la sostituzione dell’aria esausta con aria fresca, con sistemi che lo permettono
L’analisi delle prestazioni permette di scegliere la soluzione di ventilazione migliore, eseguita con macchine insonorizzate, coibentate ed ad alta efficienza.
E’ possibile migliorare e ottimizzare qualunque linea di stampa con sicurezza.
La RECUBE, macchina di ventilazione coibentata e insonorizzata, integra sistemi sviluppati dalla Rimor S.r.l. in un’ottica di Industria 4.0 che permettono appunto al cliente di ottenere l’iper ammortamento per il sistema di ventilazione a bordo macchina.
Allegati
Linee di essicazione
Ventilatori RECUBE
La RECUBE è una macchina ideale nella sua esecuzione standard per la realizzazione di lunghe linee di essicazione come ad esempio nel settore della spalmatura.
Le linee di essicazione prevedono anche la possibilità di essere inserite e configurate su un impianto esistente. Le linee di essicazione sono complete di sistemi di evacuazione con tubazioni calcolate per evacuare i gas esausti in modo efficace.
Le linee di essicazione della Rimor S.r.l. hanno la possibilità di essere impostate a diverse temperature e hanno una curva di gestione della temperatura precisa.
Le cappe RECUBE Dry per essicazione sono collegate con un sistema di evacuazione particolare che prevede la possibilità di recuperare la pressione dinamica unendo in modo ottimale l’aria.
Le simulazioni fluidodinamiche e le analisi ad elementi finiti condotte dall’ufficio di ingegneria della Rimor S.r.l. permettono di gestire la depressione in cappa con la massima efficienza e di gestire i flussi ottenendo un risultato di velocità e temperatura con una variazione compresa in un intervallo massimo di +/-1 m/s e +/-1°C.
Le cappe o soffierie RECUBE Dry della Rimor S.r.l. sono sollevabili agilmente per la manutenzione e hanno gli ugelli removibili per l’ispezione e la pulizia della soffieria.
Le linee di essicazioni o di ventilazione della Rimor S.r.l. sono il corredo ideale delle linee di spalmatura, di forni per laminazione e delle laminatrici.
Allegati
Attachments
Heating systems
and heat exchangers
Industrial
fan silencers
Control
accessories
Joints and
anti-vibration systems
Global Partner
Rimor S.r.l. è partner di Marelli Motori Group!
